CO2-Sensor vs. VOC-Sensor: Direktes CO2, eCO2 und TVOC erklärt

Ein direkter CO₂-Kanal und ein VOC-Kanal messen unterschiedliche Dinge. Ein direkter CO₂-Sensor verwendet eine für Kohlendioxid charakterisierte Reaktion, um den CO₂-Gehalt seiner Probe zu melden. Ein VOC-Sensor reagiert auf bestimmte flüchtige Verbindungen oder eine breitere Gruppe von Gasen, wobei die Ausgabe durch seinen Sensor und seine Verarbeitungsmethode definiert wird.

Ein Der eCO₂- oder CO₂-Äquivalentwert ist eine Schätzung wenn es aus VOC-bezogenen Signalen abgeleitet wird. Die Anzeige dieser Schätzung in ppm stellt keine Messung der CO₂-Moleküle in der Probe dar.

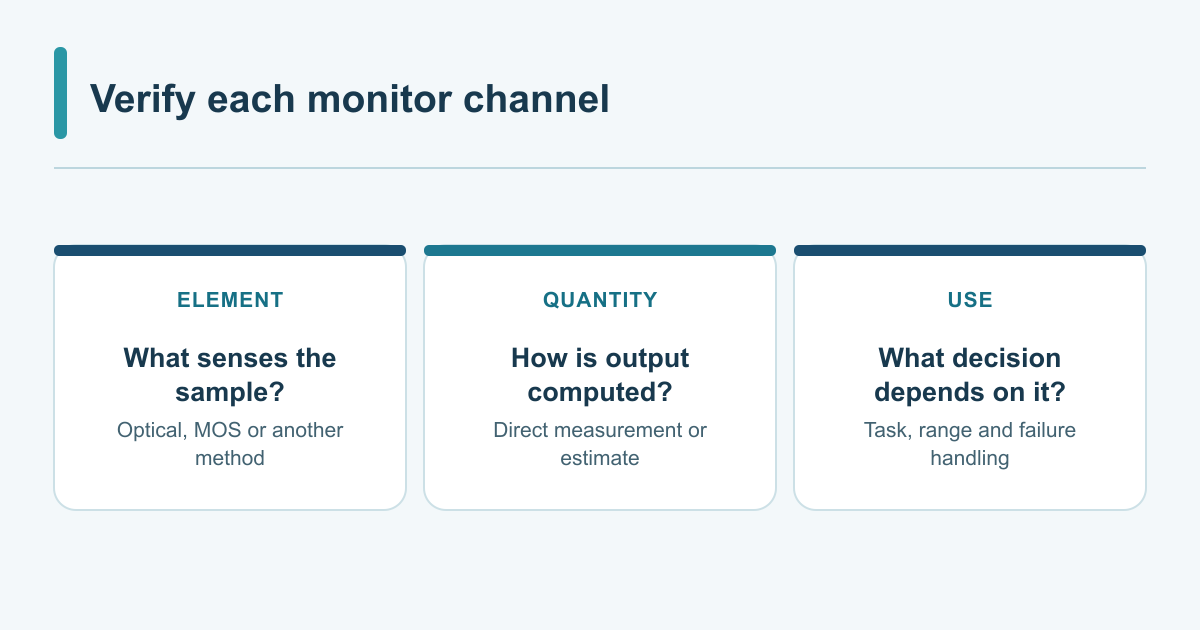

Identifizieren Sie bei der Auswahl eines Luftqualitätsmonitors das Sensorelement und die Ausgabedefinition hinter jedem angezeigten Kanal. CO₂, eCO₂, TVOC und ein VOC-Index können nützlich sein, sie beantworten jedoch unterschiedliche Fragen und sollten separat gekennzeichnet bleiben.

Vergleichen Sie die Messung, bevor Sie das Gerät vergleichen

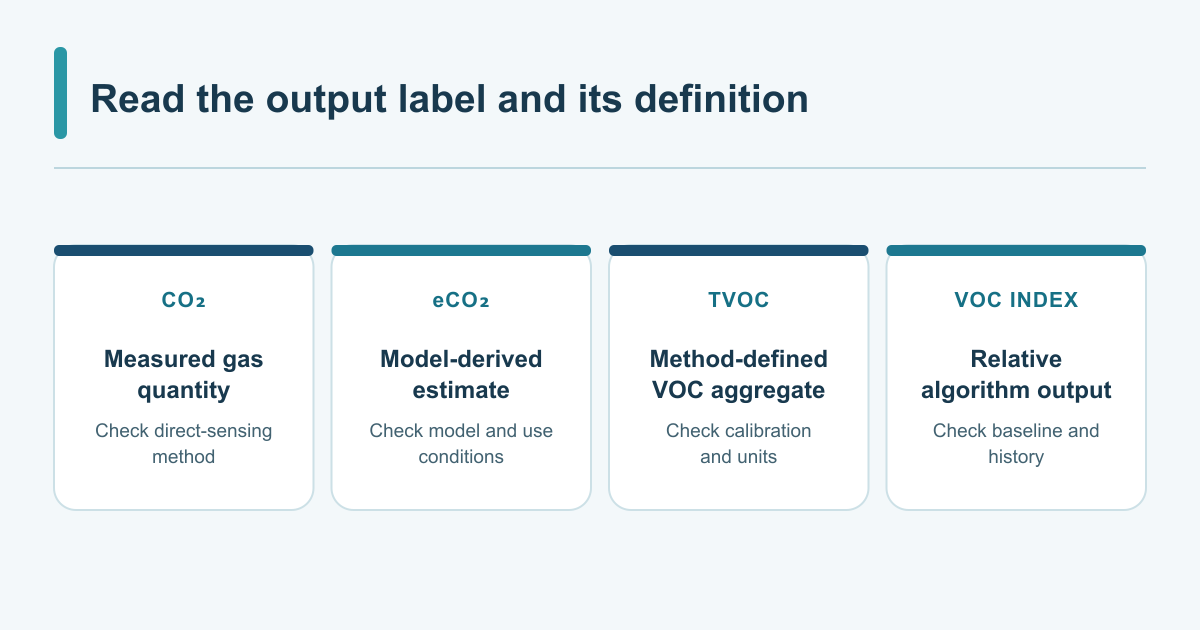

Der erste Unterschied besteht in der Beziehung zwischen der physischen Eingabe und dem gemeldeten Ergebnis:

Ausgabe	Was muss etabliert werden?	Ein häufiger Interpretationsfehler
Direktes CO₂	Eine dokumentierte CO₂-Messmethode und gültige Betriebsbedingungen	CO₂ als vollständige Luftqualitätsbewertung behandeln
eCO₂ oder CO₂-Äquivalent	Die für die Schätzung verwendeten Eingaben, Algorithmen und Annahmen	Eine Schätzung wird als tatsächlicher CO₂-Anteil behandelt
TVOC	Die Methode, Antwortbasis, Einheiten und Verarbeitungsdefinition	Behandlung unterschiedlicher TVOC-Methoden als austauschbar
VOC-Index	Die Indexdefinition und der Gültigkeitsstatus des Algorithmus	Einen Index als absolute Konzentration lesen

Der Ausgabename allein reicht möglicherweise nicht aus. Eine Produktschnittstelle kann einen Kanal mit „CO₂“ abkürzen, selbst wenn ihre interne Methode eine Schätzung ist. Die Unterscheidung sollte im Handbuch oder in der Komponentendokumentation deutlich gemacht werden.

Zur Konzentrationsnotation siehe CO₂-ppm-Bedeutung und prozentuale Umwandlung. Diese Notation beschreibt, wie eine definierte Größe ausgedrückt wird; Es kann nicht festgestellt werden, welche Menge das Gerät tatsächlich ermittelt hat.

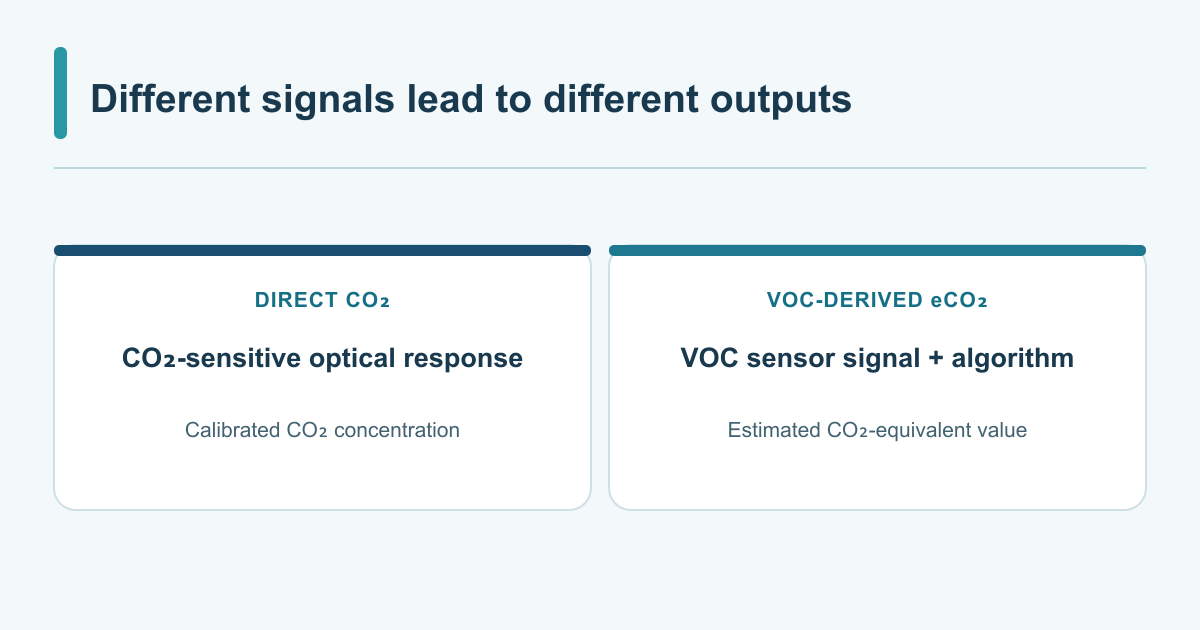

Wie sich die direkte optische CO₂-Messung unterscheidet

Ein optischer CO₂-Kanal nutzt die Wechselwirkung zwischen Licht und Kohlendioxid in der Probe. Seine Kalibrierung und Kompensation beziehen dann die Sensorreaktion auf die gemeldete CO₂-Menge.

Sensirions SCD30-Dokumentation beschreibt ein NDIR CO₂-Modul. Der SCD4x-Dokumentation beschreibt die photoakustische NDIR-Erfassung. Hierbei handelt es sich um Beispiele für dokumentierte CO₂-Messpfade und nicht um Schätzungen, die auf einer allgemeinen VOC-Reaktion basieren.

Bei der direkten Messung bestehen immer noch Bedingungen und Unsicherheiten. Überprüfen Sie den relevanten Bereich, die Umgebung, die Kalibrierungsannahmen, das Startverhalten und die vollständige Instrumentenimplementierung. „Direkt“ kennzeichnet die Messbeziehung; es ist kein Versprechen perfekter Selektivität oder uneingeschränkter Genauigkeit.

Unser Anleitung zur CO₂-Messung verfolgt die gesamte Kette vom Muster bis zur Anzeige und erklärt, warum ein Element, ein Modul und ein fertiger Monitor unterschiedliche Dokumentationen benötigen.

Was ein VOC-Sensorausgang darstellen kann

Ein VOC-Sensor kann eine reine elektrische Reaktion, eine verarbeitete Konzentrationsschätzung, einen referenzgasbezogenen Wert oder einen Index melden. Breit reagierende Sensoren und verbindungsspezifische Analysemethoden sollten nicht so zusammengefasst werden, als würden sie das gleiche Ergebnis liefern.

Bei einem Halbleiter-Gassensor kann die Rohausgabe Änderungen im elektrischen Verhalten des Sensormaterials widerspiegeln. Die Verarbeitung kann Umwelteinflüsse kompensieren und mithilfe einer Kalibrierung oder eines Basismodells den Endwert ermitteln.

Bei anderen Technologien unterscheiden sich das Messprinzip und die anwendbaren Verbindungen. Lesen Sie die eigentliche Sensordokumentation, anstatt davon auszugehen, dass der Ausdruck „VOC-Sensor“ die Empfindlichkeit für jede Verbindung, die gleiche Reaktion auf jede Verbindung oder die unabhängige Identifizierung einzelner Chemikalien festlegt.

Eine einzelne TVOC-Nummer gibt normalerweise keinen Aufschluss darüber, welche Substanzen das Signal erzeugt haben. Wenn eine bestimmte Verbindung oder Konzentration das Messziel ist, ist eine Methode erforderlich, die für dieses Ziel und die Probenumgebung validiert ist.

Gasnoses Anleitung zum TVOC-Sensor Bietet entsprechende Hintergrundinformationen zu Technologie und Anwendungsauswahl. Die eigene Dokumentation der Komponente bleibt die Quelle für ihre spezifische Antwort- und Ausgabedefinition.

eCO₂ hängt von einer vom Algorithmus angenommenen Beziehung ab

Ein geschätzter CO₂-Wert kann Korrelationen zwischen mit Menschen verbundenen Gasen und CO₂ in einem bestimmten Innenraumkontext nutzen. Eine solche Beziehung ist nicht dasselbe wie die direkte Messung von CO₂.

Ein dokumentiertes Beispiel ist die Datenblatt Bosch BME680, Revision 1.9, beschreibt seinen CO₂-äquivalenten Ausstoß als eine Schätzung, die auf dem durchschnittlichen Verhältnis zwischen VOCs und CO₂ in der ausgeatmeten Atemluft basiert. Es unterscheidet diese Ausgabe ausdrücklich von der direkten CO₂-Messung.

Dieses Beispiel erklärt das Interpretationsproblem. Wenn sich das Verhältnis zwischen dem VOC-bezogenen Input und dem tatsächlichen CO₂ ändert, kann ein berechneter Output nicht unabhängig die CO₂-Konzentration ermitteln. Die gleiche angezeigte Einheit kann diese fehlende Messbeziehung nicht reparieren.

Einige Instrumente enthalten sowohl einen direkten CO₂-Kanal als auch eine VOC-basierte Schätzung. Ihre Kanäle sollten separat benannt und aufgezeichnet werden. Das eine sollte das andere in einem Datenexport, Diagramm oder einer Steuerungsschnittstelle nicht stillschweigend ersetzen.

Ein zweites dokumentiertes Beispiel: SGP30-Luftqualitätssignale

Sensirions SGP30-Datenblatt beschreibt berechnete TVOC- und CO₂-äquivalente Signale unter Verwendung seiner Sensoreingänge, Kalibrierungsparameter und dynamischen Basislinienverarbeitung. Die Dokumentation gibt den CO₂-äquivalenten Ausstoß in ppm und den TVOC-Ausstoß in ppb an.

Außerdem wird eine Initialisierungsphase dokumentiert, in der feste Ausgabewerte zurückgegeben werden. In dieser speziellen Befehlssequenz sind 400 ppm CO₂-Äquivalent beim Start kein Beweis dafür, dass der beprobte Raum genau 400 ppm CO₂ enthält.

Hierbei handelt es sich um ein dokumentiertes Designbeispiel und nicht um eine Empfehlung zur Auswahl einer bestimmten Legacy-Komponente. Überprüfen Sie bei jedem tatsächlichen Monitor den installierten Sensor, die Firmware, die Initialisierungsbehandlung und die Ausgabedefinitionen. Übertragen Sie das Timing oder Verhalten dieser Komponente nicht auf ein nicht verwandtes Produkt.

Die nützliche Lektion zur Designüberprüfung ist umfassender: Eine gültig aussehende Zahl und eine gültige Messung sind unterschiedliche Zustände. Ein Protokoll sollte Start- oder Gültigkeitsinformationen speichern, anstatt jede numerische Ausgabe als abgeschlossene Probenmessung zu akzeptieren.

TVOC- und VOC-Index sind ebenfalls unterschiedliche Ergebnisse

TVOC wird üblicherweise zur Beschreibung eines aggregierten VOC-bezogenen Ergebnisses verwendet, aber die Messmethode und die Reaktionsbasis sind immer noch wichtig. Sensoren können unterschiedlich auf Mischungen reagieren und ein verarbeiteter Ausgang muss nicht unbedingt dem unabhängig definierten Gesamtwert einer Labormethode entsprechen.

Der SGP40-Datenblattunterscheidet beispielsweise sein Sensorsignal und die verwendete Verarbeitung, um einen VOC-Index zu erhalten. Dieser Index gehört zu einem definierten Algorithmus; Es sollte nicht als ppm neu gekennzeichnet oder als dieselbe Menge wie eine TVOC-Konzentration behandelt werden.

Bevor Sie zwei Ausgaben vergleichen, fragen Sie:

• Werden beide Größen mit derselben Methode definiert?
• Sind die Einheiten und die Referenzbasis gleich?
• Welche Gase oder Gemische wurden zur Charakterisierung verwendet?
• Wird die Ausgabe roh, kompensiert, grundlinienbereinigt oder anderweitig verarbeitet?
• Welche Umwelt- und Geschichtsbedingungen gelten?

Eine zahlenmäßige Ähnlichkeit kann zufällig sein. Ein numerischer Unterschied kann eher auf unterschiedliche Definitionen als auf ein fehlgeschlagenes Instrument zurückzuführen sein. Stellen Sie zunächst fest, was die einzelnen Kanäle berichten, und entscheiden Sie dann, ob ein Vergleich sinnvoll ist.

Warum sich Belegungs- und VOC-Ereignisse voneinander trennen können

Betrachten Sie zwei verschiedene Fragen in einem besetzten Raum. Eine davon ist, ob sich im Verhältnis zur Belüftung des Raums und im Außenbereich CO₂ ansammelt. Eine andere Frage ist, ob sich ein VOC-bezogenes Signal während eines Ereignisses aus einer chemischen Quelle ändert.

In einem hypothetischen Raum könnte eine Reinigungsaktivität die Verbindungen verändern, auf die ein VOC-Sensor reagiert, ohne dass eine proportionale Menge CO₂ hinzugefügt wird. In einem anderen Szenario könnten die Insassen CO₂ verändern, während die Beziehung zum relevanten VOC-Signal von der Erwartung des Algorithmus abweicht.

Diese Beispiele veranschaulichen, warum nicht davon ausgegangen werden sollte, dass die Kanäle austauschbar bleiben. Dabei handelt es sich nicht um Vorhersagen über die Reaktion jedes einzelnen Sensors oder um fabrizierte Messungen in einem bestimmten Raum. Ob ein bestimmtes Gerät ein bestimmtes Ereignis erkennt, erfordert seine dokumentierte Reaktion und geeignete Beweise.

Notieren Sie für praktische Untersuchungen das Ereignis, den Ort, die Zeit, die Belegung, den Lüftungszustand und den Gerätestatus. Behalten Sie, sofern verfügbar, sowohl direkte als auch verarbeitete Kanäle mit ihren Definitionen bei. Ändern Sie keine Bezeichnung oder einen Koeffizienten, nur damit zwei Kurven übereinstimmen.

Die gleiche angezeigte Einheit führt nicht zu gleichwertigen Ausgängen

Ein direkter CO₂-Wert von 1.000 ppm und eine eCO₂-Schätzung, die als 1.000 ppm angezeigt wird, haben die gleiche numerische Schreibweise. Sie stellen nicht unbedingt die gleiche Messbeziehung dar.

Der erste Wert wird anhand der Probe, Kalibrierung und Bedingungen des Direktsensors interpretiert. Der zweite benötigt die Eingaben, Annahmen, den Basisverlauf und den gültigen Verwendungskontext des Modells. Ihre Gleichheit in einem Moment begründet keine Gleichheit an anderer Stelle.

Das gleiche Problem tritt auf, wenn ein allgemeiner Luftqualitätswert in Konzentration umbenannt wird. Behalten Sie die ursprüngliche Mengen- und Verarbeitungsdefinition im Datensatz bei. Wenn ein Dashboard Kanäle kombiniert, sollte seine Berechnung in der Systemdokumentation sichtbar bleiben.

Ein Gerätevergleich sollte daher neben der Einheit ein Feld „Messung oder Schätzung“ enthalten. Ohne dieses Feld kann eine Tabelle dazu führen, dass unterschiedliche Produkte gleichwertig erscheinen, bevor ihre Spezifikationen geprüft wurden.

Umgebung und Basisverlauf erfordern separate Prüfungen

Überprüfen Sie für einen direkten CO₂-Kanal die Umweltkompensation und die geltenden Kalibrierungsannahmen. Überprüfen Sie für einen VOC-basierten Kanal die Roherfassungsbedingungen und alle vom Algorithmus verwendeten verlaufsabhängigen Verarbeitungen.

Die BME680-Dokumentation unterscheidet beispielsweise den Rohgaswiderstand von algorithmischen Luftqualitätsausgaben und beschreibt Umwelteinflüsse auf das Rohsignal. Damit ist die Verarbeitungsphase Teil der Spezifikationsprüfung für dieses Modell.

Fragen Sie, wie der gesamte Monitor Umgebungseinflüsse liefert, Stromzyklen bewältigt und einen Ausgang darstellt, der sich noch stabilisiert. Eine in einem Komponentendatenblatt genannte Kompensationsfunktion stellt nicht die korrekte Implementierung in jedem fertigen Produkt sicher.

Trennen Sie außerdem Wasserdampfeffekte von Kondensation. Sehen Auswirkungen der Luftfeuchtigkeit auf die Messwerte des Gassensors für die relevanten Messunterscheidungen.

Wählen Sie Kanäle entsprechend der Frage aus

Leserfrage	Geeignete Unterlagen einholen
Wie hoch ist der gemessene CO₂-Anteil?	Eine dokumentierte direkte CO₂-Methode und ihre Bedingungen
Wie verändern sich Belegungs- und Lüftungsmuster?	Direkte CO₂-Daten, Zeit-/Ortsaufzeichnungen und relevanter Gebäudekontext
Ändert sich ein bestimmtes VOC-bezogenes Signal?	Sensorreaktion, Ausgangsdefinition und Umgebungsbedingungen
Wie hoch ist die Konzentration einer bestimmten Verbindung?	Eine validierte Methode für diese Verbindung und Probe
Ist die Ausrüstung für einen definierten Detektionszweck geeignet?	Verwendungszweck des gesamten Geräts und anwendbare Leistungsnachweise

Behalten Sie für die Beatmungsbeurteilung die Aufgabe und den Kontext bei. ASHRAEs Positionsdokument zu Kohlendioxid in Innenräumen erklärt, warum eine Konzentration nicht jeden Raum und jede Belegung beschreiben kann. Das Ersetzen einer direkten Messung durch einen Proxy stellt eine weitere Interpretationsfrage dar.

Um ein vollständiges Raumluftbild zu erhalten, wählen Sie die Parameter aus, die für das eigentliche Problem relevant sind. Der EPA-Leitfaden für Innenmonitore weist darauf hin, dass solche Geräte nur die Schadstoffe und Faktoren messen, für die sie ausgelegt sind. Weder ein CO₂-Kanal noch ein breiter VOC-Indikator belegen die Abwesenheit sämtlicher Schadstoffe.

Eine Checkliste für den Kauf von CO₂- und VOC-Monitoren

Fordern Sie genügend Informationen an, um jeden angezeigten Kanal zu identifizieren:

1. Die Sensorkomponente oder das dokumentierte Messprinzip.
2. Ob die Ausgabe direkt gemessen, geschätzt oder ein Index ist.
3. Die vollständige Mengendefinition, Einheiten und Antwortbasis.
4. Die von der Spezifikation abgedeckten Konzentrationen und Bedingungen.
5. Umweltkompensationseingaben und Kalibrierungsannahmen.
6. Anlauf-, Fehler-, Bereichsüberschreitungs- und Stabilisierungsberichte.
7. Konventionen für Filterung, Mittelung und Protokollierung.
8. Nachweis der bestimmungsgemäßen Verwendung des gesamten Instruments.

Wenn ein Hersteller die Komponente nicht offenlegt, kann er dennoch erklären, ob der CO₂-Kanal direkt ist, und eine angemessene Spezifikation für das gesamte Gerät bereitstellen. Fehlende Informationen sollten im Vergleich „nicht angegeben“ bleiben und nicht aus dem Display-Design oder dem Preis abgeleitet werden.

Für numerische Leistungsansprüche verwenden Sie bitte das separate Leitfaden zur Spezifikation der CO₂-Genauigkeit. Es zeigt, wie ein angegebener Zuschuss unter Beibehaltung seiner Bedingungen berechnet wird.

Behalten Sie Kanalnamen in Protokollen und Schnittstellen bei

Ein nützlicher Datensatz speichert die Kanalidentität, Menge, Einheit, Zeitstempel, Konfiguration und Gültigkeitsstatus. Wenn sowohl direktes CO₂ als auch eCO₂ verfügbar sind, speichern Sie diese in separaten Feldern.

Überprüfen Sie bei einem Sensor-Gateway oder einer Gebäudeschnittstelle, ob ein Register namens „CO₂“ mit der dokumentierten Ausgabe des Herstellers übereinstimmt. Skalierungs- und Statusbits beibehalten. Eine korrekte Einheitenumrechnung kann einen falsch identifizierten Kanal nicht korrigieren.

Überprüfen Sie beim Datenvergleich nach einer Firmware- oder Hardware-Änderung, ob sich auch die Ausgabedefinition geändert hat. Das Umbenennen eines Feldes ohne Aufzeichnung der Änderung kann zu einem scheinbar kontinuierlichen Verlauf führen, der aus verschiedenen Größen besteht.

Dies ist besonders wichtig für Diagramme, die mit anderen Lesern geteilt werden. Eine Diagrammlegende sollte eine Schätzung oder einen Index klar identifizieren, sodass der Leser die Erfassungsmethode nicht anhand der Form des Diagramms erraten muss.

Häufig gestellte Fragen

Kann ein VOC-Sensor CO₂ direkt messen?

Schließen Sie dies nicht aus einer VOC-bezogenen ppm-Ausgabe ab. Das dokumentierte BME680-Beispiel leitet das CO₂-Äquivalent aus anderen Signalen ab. Überprüfen Sie die Messmethode des tatsächlichen Produkts, anstatt einen pauschalen Anspruch auf jedes Sensormaterial zu erheben.

Ist eCO₂ nutzlos?

Eine Schätzung kann im Rahmen ihrer dokumentierten Annahmen einem definierten Zweck dienen. Das Problem besteht darin, sie als unabhängig ermittelte CO₂-Konzentration zu behandeln, wenn die Aufgabe diese Messung erfordert.

Ist TVOC dasselbe wie ein VOC-Index?

Nein. Sie können unterschiedliche Definitionen, Einheiten, Antwortgrundlagen und Verarbeitungen haben. Lesen Sie die spezifische Methode, bevor Sie Ausgaben vergleichen oder neu kennzeichnen.

Beweist ein niedriger VOC-Wert, dass der CO₂-Gehalt niedrig ist?

Aus der Zahl allein ergibt sich kein solcher Zusammenhang. Um die entnommene CO₂-Menge unabhängig von einer VOC-basierten Schätzung zu ermitteln, ist eine direkte CO₂-Messung erforderlich.

Warum zeigt ein Sensor beim Start 400 ppm an?

Überprüfen Sie die Ausgabedefinition und den Initialisierungsstatus. Die zitierte SGP30-Dokumentation enthält feste Startup-Ausgaben in ihrer spezifischen Reihenfolge. Dieses Verhalten ist keine allgemeingültige Regel für direkte CO₂-Sensoren oder andere Produkte.

Kann ein breiter VOC-Sensor einzelne Chemikalien identifizieren?

Eine einzelne aggregierte Antwort ermöglicht normalerweise keine unabhängige Identifizierung der Verbindung. Für diese Aufgabe sind eine geeignete dokumentierte Methode und Nachweise für die relevanten Verbindungen und Proben erforderlich.

Sollte ein IAQ-Monitor sowohl CO₂- als auch VOC-Kanäle enthalten?

Wählen Sie Kanäle für die gestellten Fragen. Direkte CO₂- und VOC-bezogene Informationen können einander ergänzen, aber die Addition beider Informationen führt nicht zu einer vollständigen Erkennung aller Schadstoffe.

Wie kann ich feststellen, ob ein Monitor über eine direkte CO₂-Erkennung verfügt?

Lesen Sie die Methode und die vollständigen Gerätespezifikationen und fragen Sie bei Bedarf den Lieferanten. Das Wort ppm, eine glatte Grafik oder eine CO₂-Kennzeichnung auf dem Bildschirm reichen als Beweis nicht aus.

Der nützliche Vergleich

Vergleichen Probe → Erfassungsmethode → Verarbeitung → Menge → Verwendungszweck für jeden Kanal. Halten Sie direkte CO₂- und VOC-bezogene Schätzungen und Indizes separat gekennzeichnet. Dies führt zu einer stärkeren Auswahlentscheidung als der Vergleich von Anzeigebeschriftungen oder das Akzeptieren zweier ähnlich nummerierter Ausgaben als dieselbe Messung.
