Un registro de gas de la sala de máquinas debería permitir a un lector posterior reconstruir qué midió el detector, qué ordenó el sistema de control, qué equipo hizo realmente y cómo se resolvió el evento. Una única concentración máxima no puede responder a esas preguntas. Es posible que el detector haya estado en un estado de falla; una alarma puede haber llegado a una baliza local pero no a un operador remoto; Es posible que un ventilador haya recibido una orden de arranque sin comprobar el flujo de aire. Un buen registro conserva estas distinciones sin pedirle al operador que adivine la causa durante un incidente.
This article is an operational record design guide, not a universal legal form or an alarm-setting instruction. The applicable refrigeration safety standard, local rules, site risk assessment and device manuals determine the actual design, thresholds, tests and response procedure. The fields below are a practical way to preserve the evidence needed to understand that system. They also make routine maintenance, incident review and sensor replacement less dependent on one person's memory.
Mantenga un registro de dispositivo y un registro de eventos como registros separados
El registro de dispositivo describe cuál se supone que es el sistema instalado. Cambia cuando cambia un detector, firmware, perfil de refrigerante, configuración de alarma, mapeo del controlador o ubicación. El registro de eventos describes what happened at a particular time. Mixing both into a free-text notebook makes it difficult to know whether a historical reading used today's configuration or an earlier one.
Para cada punto de detección fijo, el registro debe identificar una etiqueta única, ubicación física, modelo del detector y número de serie, módulo del sensor si se reemplaza por separado, perfil de refrigerante o gas, unidades mostradas, rango de medición y las salidas de alarma y falla relevantes. Registre la entrada del controlador o el punto de red al que está conectado. Tenga en cuenta quién aprobó la configuración y qué revisión de documento se utilizó. Si un sitio utiliza un perfil de múltiples refrigerantes, identifique el perfil exacto y la razón por la que es apropiado para el equipo de esa habitación. Una etiqueta genérica como "sensor de gas" pierde la información necesaria para interpretar un evento.
El registro de eventos debe preservar la secuencia original con marca de tiempo: estado inicial, tendencia si está disponible, transición de alarma, notificación local y remota, comando de ventilación, evidencia de funcionamiento del ventilador, reconocimiento del operador, hallazgos de inspección, acción de servicio, reinicio y regreso a la normalidad. Un registro puede vincularse a datos sin procesar del historiador en lugar de duplicar cada muestra, siempre que los datos sin procesar permanezcan accesibles y el enlace identifique la ventana de tiempo relevante. Evite reemplazar la primera observación con una narrativa limpia escrita después de que se resuelva el problema.
| Registro | ¿Identidad estable o evento que varía en el tiempo? | Ejemplo de un campo útil | Por qué es importante |
|---|---|---|---|
| Registro de dispositivo | Mayormente estable | Etiqueta, modelo, número de serie, ubicación de la habitación | Conecta una alarma al hardware instalado real |
| Historial de configuración | Cambios tras la aprobación | Perfil de refrigerante, lógica de alarma, revisión de firmware | Explica por qué dos eventos de la misma etiqueta pueden diferir |
| Registro de eventos | variable en el tiempo | Transiciones de alarma, falla y controlador | Reconstruye la secuencia y los retrasos. |
| Registro de mantenimiento | variable en el tiempo | Método de prueba, resultado, acción correctiva. | Muestra si se demostró que un canal es funcional. |
| Registro de respuesta del sitio | variable en el tiempo | Persona notificada, estado del equipo, cierre. | Conecta la salida del instrumento a la respuesta operativa. |
Estos son registros lógicos distintos; un sistema de gestión de edificios bien diseñado puede almacenar varios en una sola aplicación. Lo que importa es que la versión de configuración del detector sea efectiva. en el momento del evento es recuperable.
Registre la tarea de medición antes de interpretar un número.
Un detector de ambiente fijo, un instrumento de servicio portátil y un transductor de presión del circuito frigorífico responden a diferentes preguntas. Un detector de ambiente toma muestras de la atmósfera circundante en su posición instalada. Una herramienta portátil ayuda a un técnico a investigar una fuente sospechosa en un momento particular. Un canal de presión o temperatura puede respaldar el diagnóstico del equipo, pero no establece directamente una atmósfera segura en la sala de la planta. nuestra guía para Detección de refrigerante portátil y fija. explica por qué uno no puede simplemente reemplazar al otro en el registro.
Antes de que ocurra un evento, el registro debe indicar el refrigerante objetivo o el conjunto de refrigerantes aprobado y la unidad en la que se informa cada indicación. Las partes por millón en volumen y un porcentaje de un límite de inflamabilidad inferior son cantidades diferentes; un registro que dice sólo "25" no se puede interpretar. Incluso las palabras alarma y problema need distinct fields. A detector can report a high-gas condition, an internal fault, loss of communication or an overdue service condition. Those states can demand different responses under the site's approved scheme.
Danfoss's gas-detection application guide describes choices of sensing technology, target gas, location, maintenance and control integration. It also cautions that local legislation can differ. That is a reason to record the basis for a site's detector design, not to copy a typical placement distance or alarm value from an example into every plant room. ASHRAE's historical Addendum h to Standard 15-2016 ilustra que la detección, las alarmas y la ventilación de la sala de máquinas pueden ser funciones separadas; un proyecto actual debe verificar su edición adoptada aplicable y los requisitos locales.
El registro también debe decir ¿A qué sistema pertenece la decisión de alarma?. Does the detector's relay change state locally? Does a controller compare an analog reading with a configured threshold? Is the data transmitted digitally to another controller? For an event, capture the detector output and the controller's interpreted status separately when possible. That distinction is critical when a communications fault, wiring error or configuration change is under investigation.
Siga la señal a lo largo de toda la cadena de respuesta.
Una alarma no es una única marca de tiempo. Es una cadena desde el punto de detección hasta las personas y equipos que responden. Si el registro se diseña en torno a esta cadena, puede revelar dónde se retrasó la información o la acción.
Una cronología útil contiene lo siguiente, donde el sistema expone cada elemento:
- La primera medición anormal y the detector's health or fault state at that time.
- La transición de alarma del detector o controlador, incluida la versión de umbral/perfil vigente en ese momento.
- La salida de alarma local sonora o visual y cualquier transmisión de notificación remota.
- Una ventilación o aislamiento. dominio, seguido por separado de un funcionamiento observado del ventilador, un interruptor de flujo de aire, una posición de la compuerta u otra información disponible.
- Acuse de recibo del operador y hora en que una persona calificada inició la respuesta aprobada.
- Inspection findings, any independent measurement made under the site's procedure, corrective action, reset authorization and return to service.
El comando del ventilador y la retroalimentación del ventilador no deben combinarse en "ventilación encendida". Un controlador puede controlar un ventilador mientras un arrancador, variador, compuerta o fuente de alimentación impide el movimiento de aire esperado. Por el contrario, es posible que un extractor de aire ya haya estado funcionando por otro motivo antes de que suene la alarma del detector. Capture tanto el modo operativo previo al evento como la respuesta posterior al evento.
Time synchronization matters because a sequence is misleading when one device's clock is several minutes away from another's. Record the clock source, time zone and daylight-saving convention used by the detector, building-management system, phone alerts and manual entry. A historian should keep the original event times; a later export can convert them to a shared time base while preserving the source. The site should define who may correct a record and retain the correction history.
La ubicación del detector y el funcionamiento de la sala son parte de la evidencia.
The same detector trace can mean different things in an idle room, during maintenance, after a door opens, or while exhaust airflow changes. A plant room is not a perfectly mixed box. Equipment and piping can create obstructions; supply and exhaust paths can carry a release toward or away from a detector. Refrigerants also differ, and a simple “place every detector at the floor” rule ignores the room's actual ventilation and manufacturer guidance. Trane's machinery-room engineering discussion trata la detección y la ventilación como cuestiones de diseño del sistema en lugar de opciones de productos aisladas.
Mantenga un dibujo actual o un mapa de ubicación asociado con el registro. Debe identificar la etiqueta del detector, el equipo de refrigeración relevante, las entradas y salidas de ventilación, las puertas y los modos normales que afectan el flujo de aire. Una fotografía puede resultar útil si la ubicación ha cambiado, pero no debe ser el único identificador. Si se mueve equipo o se agrega una partición, registre cuándo se revisó el mapa y la evaluación de ubicación. Esto es especialmente importante para un evento que comenzó antes de que se documentara una renovación.
For a particular alarm, note the operating state that could affect concentration at the sensing point: which compressors or packages were running, any active service work, fan and damper states, door position if known, and whether an intentional function test was in progress. These are contextual fields, not invitations to dismiss an alarm. The atmosphere may be hazardous even if a known maintenance activity happened nearby. The immediate response still follows the site's approved plan.
Si se instalan varios detectores, conserve sus trazas y posiciones individuales. Dos puntos que se elevan juntos pueden respaldar una interpretación espacial diferente desde un solo punto, pero ninguno de los patrones por sí solo prueba la fuente. Es necesario revisar las rutas de muestreo, los tiempos de respuesta, el estado del sensor y el flujo de aire. Una sola lectura baja en otro lugar no es evidencia de que toda la habitación esté despejada.

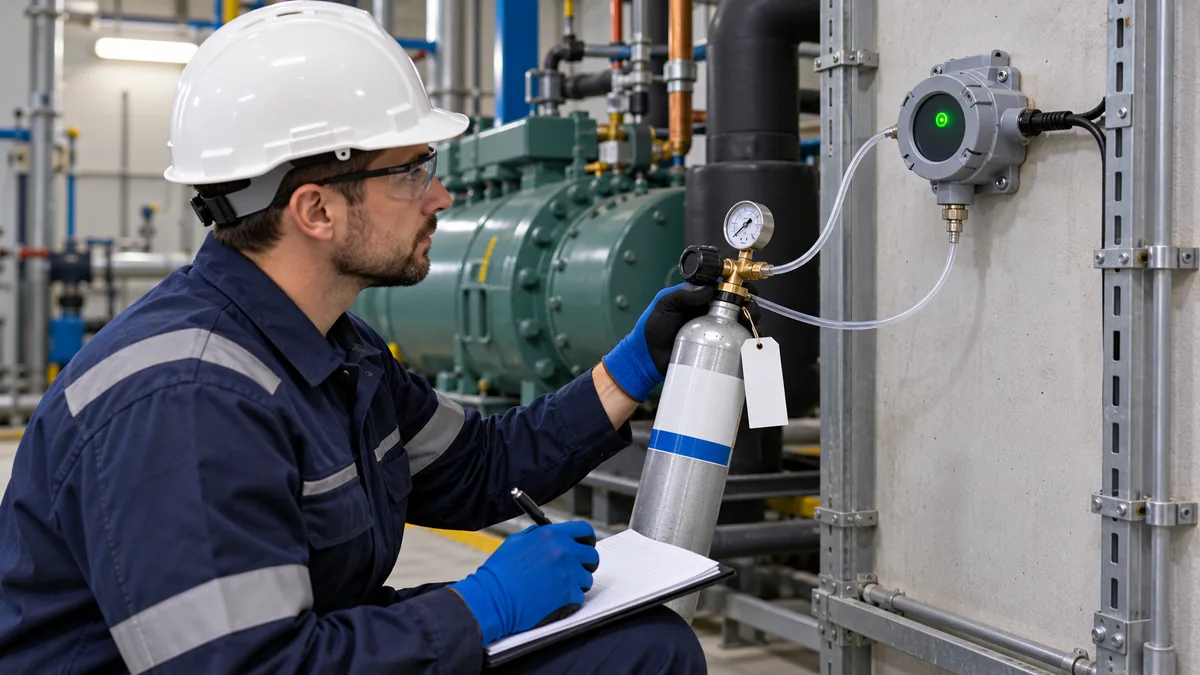

Los registros de mantenimiento deben demostrar el método, no solo una casilla de verificación
“Tested OK” is rarely enough to reconstruct what was tested. Was the detector exposed to an approved test gas, was only the controller input simulated, or did someone press a lamp-test button? These activities prove different parts of the chain. The maintenance record should identify the procedure, instrument or test medium, expected result, observed result, person, date, environmental conditions relevant to the manufacturer method, and any follow-up action. A test cylinder's identity, concentration, expiry and traceability matter when a method uses one. Do not enter a cylinder value or pass/fail result from memory.
Danfoss's guide distinguishes a functional or bump test from calibration. A function test shows that a device and connected response can react to a prescribed challenge; calibration assesses or adjusts measurement against a reference according to the manufacturer's procedure. The exact challenge, concentration, service interval and acceptance criteria depend on the installed product and site requirements. A recorded controller simulation should not silently become evidence that gas reached the physical sensing element.
Record sensor-module replacements and configuration changes as separate events. A new module may have a different serial number, calibration state or response characteristic even though the wall-mounted unit keeps the same tag. Keep the previous module's record linked to the events it produced. A firmware update or changed refrigerant profile can be equally relevant. After maintenance, the site's return-to-service check should confirm the measurement channel and downstream alarm path prescribed by the approved procedure, with the results attached to the maintenance record.
Las fallas merecen su propia historia. Si un sensor informa problemas, pérdida de energía o pérdida de comunicación, anote cuándo comenzó, qué sistema de supervisión lo reconoció, qué acción compensadora se tomó en el sitio y cuándo se restableció el canal. La falta de datos es en sí misma una condición operativa; no debe representarse como una serie de lecturas de gas cero.
Una plantilla de evento práctica
Los siguientes campos se pueden adaptar a un formulario digital o informe de incidencia. Son un modelo editorial para reconstruir un evento, no una afirmación de que un estándar exige esta forma exacta.
| Sección | Campos para capturar |
|---|---|
| Identidad | ID de evento, habitación, etiqueta del detector, modelo/serie, revisión del mapa de ubicación |
| Configuración | Refrigerante/perfil, unidades, rango, revisión de lógica de alarma/fallo, fecha de vigencia |
| Primera indicación | Marca de tiempo de origen, primer valor/estado, ventana de tendencia, estado de salud del detector |
| Cadena de respuesta | Alarma local, alerta remota, salida del controlador, comando de ventilador/compuerta, retroalimentación real del equipo |
| Contexto | Modo del equipo, modo de ventilación, permiso de trabajo o prueba en curso, estado relevante de la puerta/flujo de aire |
| Respuesta humana | Acuse de recibo, respondedor, procedimiento aprobado utilizado, observaciones de inspección |
| evidencia de servicio | Detalles independientes del instrumento si se usa, procedimiento de prueba o reparación, resultado, piezas reemplazadas |
| Cierre | Autorización de reinicio, verificación de regreso al servicio, emisión residual y revisor |
Si un campo no está disponible, registre “no capturado” con la razón en lugar de inventar una observación. Un operador puede saber que se ordenó a un ventilador sin tener un contacto de funcionamiento. Ésa es una limitación valiosa para documentar; puede guiar una futura mejora de la instrumentación. El formulario debe permitir archivos adjuntos como tendencias sin procesar, exportación de configuración y registros de servicio, manteniendo al mismo tiempo una breve sinopsis del evento legible por humanos.
Qué diferentes patrones de registro pueden y no pueden decirle
Consideremos tres patrones hipotéticos. Muestran cómo la estructura del registro ayuda a la investigación; no son informes de incidentes ni reglas de diagnóstico.
Patrón A: aumento de concentración y alarma, sin retroalimentación del funcionamiento del ventilador. The trace shows a detector alarm followed by a ventilation command, but the run contact never changes. This supports investigating the control-to-fan path and the room atmosphere under the approved response plan. It does not prove the fan was physically stopped unless the feedback channel itself is reliable and the system's normal timing is understood. Preserve the alarm and the feedback fault as separate facts.
Patrón B: una falla seguida de un valor mostrado plano. El dispositivo primero informa un fallo de sensor o de comunicaciones y, a partir de entonces, el historial muestra un número constante. La línea plana puede ser un valor obsoleto o un retroceso impuesto por el controlador. No es prueba de una atmósfera estable. La configuración debe explicar cómo se presentan los estados de falla y el operador debe seguir la respuesta de falla prescrita hasta que una verificación calificada restablezca la confianza en el canal.
Patrón C: un único aumento breve durante el trabajo de servicio documentado. El registro de eventos vincula una prueba o acción de mantenimiento con marca de tiempo al aumento. Ese contexto ayuda a explicar una posible fuente, pero el expediente por sí solo no puede establecer que no se haya producido una liberación no intencionada. El procedimiento del sitio debe definir cómo se autorizan, anuncian y distinguen las pruebas de una alarma real, y una persona calificada aún evalúa la indicación real.
Estos ejemplos muestran por qué la narrativa de un evento es más confiable cuando apunta al estado sin procesar del dispositivo, las transiciones del controlador y los registros de trabajo. Una narrativa que dice “falsa alarma” sin esos hechos que la respalden descarta la evidencia necesaria para la próxima revisión.
Haga que los registros sean utilizables meses después
El sistema de datos debe proteger los registros contra sobrescrituras accidentales y preservar qué versión de una configuración, dibujo o procedimiento se aplicó en ese momento. Defina derechos de acceso para operadores, contratistas de mantenimiento y revisores. Si un evento se corrige después del hecho, conserve la entrada original y el motivo de la corrección. Los archivos de exportación deben incluir unidades e información de zona horaria. Una imagen de gráfico sin valores brutos y una leyenda puede ser útil para la discusión, pero no es suficiente evidencia para una revisión detallada.
Retention and review intervals should be set by the operator's governing obligations and risk management process. No single duration fits every country, refrigerant or facility. A regular review can find recurring detector faults, missing fan feedback, failed notification paths or repeated service-related events. Trends can also reveal whether a particular location often becomes inaccessible for calibration. Record the action owner and closure; otherwise the review is only a report.
La revisión debe distinguir calidad de medición de disponibilidad del sistema. Un detector puede estar en buen estado pero estar fuera de lugar si se cambia la disposición de la habitación. Un sensor puede medir correctamente mientras que una alerta nunca llega a una ubicación con personal. Por el contrario, una ruta de notificación intacta no compensa un elemento sensor no probado o defectuoso. El registro es valioso porque sigue todas estas capas juntas.
Compruebe si el registro puede reconstruir un evento pasado
Before a log template is adopted, choose one historical event or a controlled system test and ask a reviewer who was not present to reconstruct it. Can the reviewer identify the installed detector and the gas profile in force on that date? Can they see the detector's gas and health states separately? Can they tell whether the controller merely issued a fan command or whether an independent contact confirmed operation? Can they locate the response procedure and maintenance record that were in force then? Missing answers reveal where the register, historian or manual form needs improvement.
Una prueba controlada es útil sólo cuando su propósito y alcance son explícitos. Si un técnico simula una entrada del controlador para verificar una luz de alarma, ese registro debe decir "simulación de entrada del controlador", no "detector de gas probado". Si se utiliza una prueba de gas aprobada, registre el procedimiento real y si el gas llegó a la entrada instalada. Si se marcan las notificaciones remotas, distinga un mensaje generado por el servidor de administración del edificio de una notificación recibida y confirmada en una ubicación con personal. Un sistema puede pasar una capa y fallar en otra. El registro debería poder mostrar eso sin forzar un "pase" binario en toda la sala de la planta.
Data quality deserves routine attention. A trend system may store a rounded display value while a detector's alarm relay operates at an internal unrounded value. A controller may replace a communications failure with a configured default. Some systems record only transitions, while others store periodic samples and overwrite older data. These behaviors are not inherently wrong, but they need to be documented so a reviewer knows what the chart can and cannot show. Make sure alarm, trouble and missing-data states survive export in a form that is distinguishable from a measured zero.
Finally, link the log to change control. A refrigerant conversion, new compressor package, room partition, changed exhaust path or detector firmware update can alter the interpretation of future events. The site should record the date, rationale and approving person for each change, update the room map and check whether the original detection design still matches the space. A reliable log is therefore not just an incident archive; it is also a record of the system's evolving measurement boundary.
Preguntas que vale la pena responder en el procedimiento del sitio.
¿Es suficiente una concentración máxima para el tronco?
No. Conserve las unidades, el perfil de gas, el estado del detector y el historial de tiempo. Capture las transiciones de alarma y falla y la cadena de respuesta. Un pico por sí solo no muestra si el detector estaba funcionando, cuánto duró la condición o si la ventilación realmente funcionó.
¿Una prueba funcional o funcional reemplaza la calibración?
No. They serve different purposes under a manufacturer's procedure. Record which one was performed, the method and result. A controller input simulation is narrower still: it may verify an output chain without exposing the sensor to gas.
¿Deben ingresarse los resultados de las encuestas portátiles?
Yes, when they inform the incident or return-to-service decision. Record the portable instrument's model, identity, gas setting, units, status, measurement location and time, along with the trained person's method. Do not treat its point measurement as a direct substitute for the fixed monitor's room coverage.
Can a faulted detector's last value be treated as zero exposure?
No. Una falla y un cero medido son estados diferentes. El historiador debe preservar la falla y cualquier laguna en los datos. La respuesta del sitio sigue el procedimiento de falla aprobado.
¿Qué campos son obligatorios legalmente?
Eso depende de la jurisdicción, el estándar adoptado, el refrigerante, el equipo y los procedimientos del sitio. Esta plantilla está destinada a hacer revisable una secuencia de medición y respuesta. No reemplaza la norma aplicable, el manual del detector ni el plan de seguridad de la instalación.
Por lo tanto, un registro útil de monitoreo de gases es una registro del sistema versionado y una historia del evento con marca de tiempo. Muestra para qué se configuró el detector, si su canal estaba en buen estado, qué hicieron la sala y el controlador, y qué verificó el personal calificado antes del cierre. Ese nivel de contexto convierte una alarma aislada en evidencia que puede mejorar las decisiones tanto de mantenimiento como de seguridad en la sala de máquinas.
