سنسورهای ارتعاش، اصول، انواع، کاربردها و روندهای نوظهور

1. مقدمه ای بر حسگرهای ارتعاش

حسگرهای ارتعاش وسایل ضروری هستند که برای تشخیص، اندازه گیری و تجزیه و تحلیل حرکات نوسانی در اجسام، سیستم ها یا سازه ها استفاده می شوند. این حسگرها حرکت مکانیکی را به سیگنال‌های الکتریکی تبدیل می‌کنند و امکان نظارت، تشخیص و نگهداری پیشگیرانه را در صنایعی مانند تولید، هوافضا، خودروسازی، ساخت‌وساز و مراقبت‌های بهداشتی فراهم می‌کنند.

مانیتورینگ ارتعاش اطلاعات حیاتی در مورد سلامت، عملکرد و ایمنی ماشین آلات و سازه ها ارائه می دهد. این یک نقش اساسی در نگهداری پیش‌بینی‌کننده (PdM) ایفا می‌کند و به اپراتورها اجازه می‌دهد تا خطاهای احتمالی را زود شناسایی کنند و از خرابی‌های فاجعه‌بار جلوگیری کنند.

2. ویبره چیست?

لرزش یک پدیده مکانیکی است که در آن نوسانات حول یک نقطه تعادل رخ می دهد. می تواند باشد دوره ای (به عنوان مثال، یک آونگ در حال چرخش) یا تصادفی (به عنوان مثال، حرکت یک ماشین در یک جاده ناهموار).

ارتعاشات معمولاً با موارد زیر مشخص می شوند:

• دامنه: بزرگی جابجایی.

• فرکانس: تعداد نوسانات در ثانیه (بر حسب هرتز اندازه گیری می شود).

• شتاب: نرخ تغییر سرعت (بر حسب گرم یا متر بر ثانیه اندازه گیری می شود).

• سرعت: سرعت ارتعاش (برحسب mm/s یا in/s اندازه گیری می شود).

• جابجایی: فاصله حرکت شده توسط جسم ارتعاشی (برحسب میکرومتر یا میلی متر اندازه گیری می شود).

با نظارت بر این ویژگی ها، مهندسان می توانند وضعیت عملیاتی ماشین ها و سازه ها را ارزیابی کنند.

3. حسگرهای لرزش چگونه کار می کنند

سنسورهای ارتعاش حرکات نوسانی را تشخیص می دهند و آنها را به سیگنال های الکتریکی تبدیل می کنند که قابل اندازه گیری و تجزیه و تحلیل هستند. بسته به نوع، ممکن است جابجایی، سرعت یا شتاب را اندازه گیری کنند.

اکثر سنسورهای لرزش از طریق:

• عنصر حسگر (به عنوان مثال، مواد پیزوالکتریک، MEMS تراشه، کرنش سنج)

• مدار پردازش سیگنال برای تقویت و تبدیل سیگنال ها

• رابط خروجی (آنالوگ یا دیجیتال)

تبدیل انرژی مکانیکی به سیگنال الکتریکی برای برنامه های ضبط داده، تشخیص و کنترل ضروری است.

4. انواع سنسور ارتعاش

انواع مختلفی از سنسورهای ارتعاش وجود دارد که هر کدام برای کاربردها و محیط های خاص مناسب هستند:

الف شتاب سنج های پیزوالکتریک

• رایج ترین نوع

• از کریستال های پیزوالکتریک استفاده کنید که در معرض ارتعاش، بار الکتریکی تولید می کنند.

• حساسیت بالا و پاسخ فرکانس وسیع را ارائه می دهد.

• ایده آل برای نظارت بر تجهیزات صنعتی و کاربردهای لرزه ای.

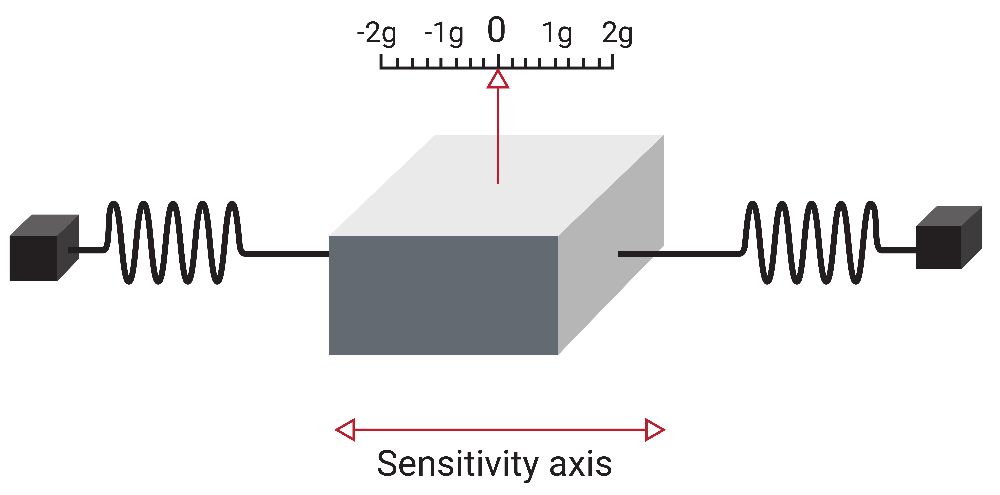

ب شتاب سنج های MEMS

• سنسورهای کوچک با استفاده از فناوری سیستم های میکرو الکترومکانیکی.

• جمع و جور، کم مصرف و مقرون به صرفه.

• در گوشی های هوشمند، دستگاه های پوشیدنی، هواپیماهای بدون سرنشین و سیستم های ایمنی خودرو یافت می شود.

ج سنسورهای سرعت

• سرعت یک جسم در حال ارتعاش را اندازه گیری کنید.

• به طور معمول الکترومغناطیسی، با استفاده از یک سیم پیچ متحرک در یک میدان مغناطیسی.

• رایج در نظارت بر وضعیت ماشین آلات.

د سنسورهای جابجایی

• فاصله حرکت یک جسم در حین ارتعاش را اندازه گیری کنید.

• برای ارتعاشات با فرکانس پایین مفید است.

• اغلب خازنی، جریان گردابی یا مبتنی بر لیزر.

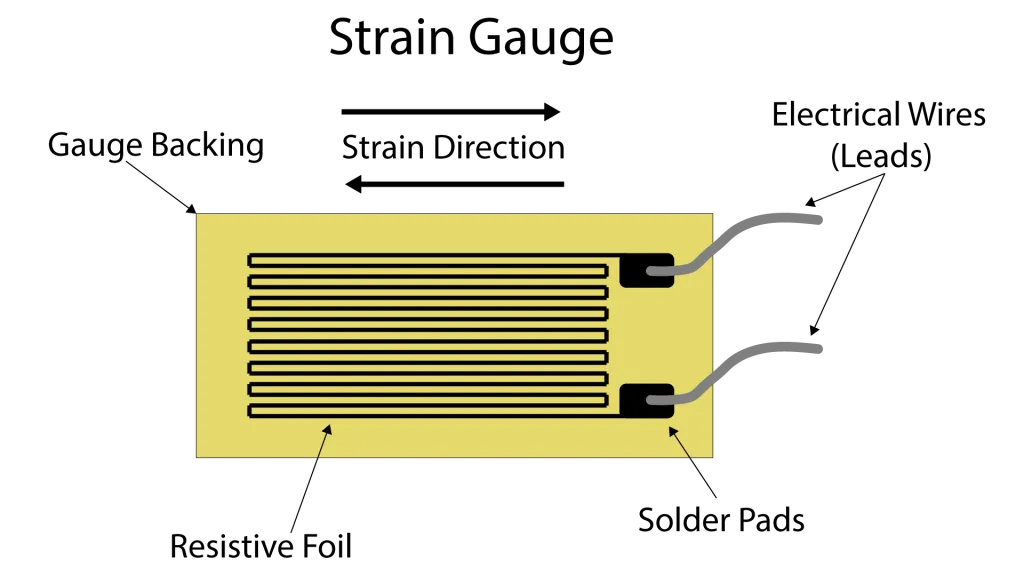

ه. سنسورهای استرین گیج

• تغییر شکل (کرنش) ناشی از ارتعاش را اندازه گیری کنید.

• کرنش را به تغییر مقاومت تبدیل کنید که می تواند به صورت الکتریکی اندازه گیری شود.

f. سنسورهای لرزش نوری

• از لیزر یا فیبر نوری برای تشخیص ارتعاشات دقیقه بدون تماس فیزیکی استفاده کنید.

• کاربردهای با دقت بالا مانند سازه های هوافضا.

5. مشخصات کلیدی سنسورهای لرزش

هنگام انتخاب یک سنسور ارتعاش، چندین پارامتر باید در نظر گرفته شود:

انتخاب سنسور مناسب به شرایط عملیاتی برنامه و دقت اندازه گیری مورد نیاز بستگی دارد.

6. کاربرد سنسورهای ارتعاش

الف نظارت بر ماشین آلات صنعتی

• خرابی یاتاقان، ناهماهنگی، عدم تعادل یا شلی بلبرینگ را شناسایی کنید.

• کلید اجرای برنامه های نگهداری پیش بینی شده

• افزایش عمر تجهیزات و کاهش زمان خرابی

ب صنعت خودرو

• ارتعاشات موتور را کنترل کنید.

• سیستم های بازکردن کیسه هوا را از طریق تشخیص تصادف (شتاب سنج) فعال کنید.

• مورد استفاده در سیستم های ترمز ضد قفل (ABS) و برنامه های پایداری الکترونیکی (ESP).

ج مهندسی هوافضا

• تجزیه و تحلیل ارتعاشات در اجزای هواپیما.

• از یکپارچگی سازه در شرایط سخت اطمینان حاصل کنید.

• برای ابزار دقیق فضاپیما ضروری است.

د مهندسی عمران

• بر پل ها، آسمان خراش ها و سدها برای سلامت سازه نظارت کنید.

• تشدید رزونانسی را که می تواند منجر به فروپاشی یا آسیب شود را شناسایی کنید.

ه. لوازم الکترونیکی مصرفی

• تشخیص حرکت گوشی هوشمند (چرخش صفحه، شمارش گام).

• کنترلرهای بازی با بازخورد لمسی (موتورهای ارتعاشی).

f. تجهیزات پزشکی

• دستگاه های ارتعاشی درمانی

• نظارت بر حرکت بیمار برای توانبخشی

g. زلزله شناسی

• شناسایی و تجزیه و تحلیل ارتعاشات زمین ناشی از زلزله.

7. مزایای سنسورهای لرزش

• تشخیص زودهنگام خطا: مسائل مکانیکی را قبل از جدی شدن شناسایی می کند.

• نظارت غیر مخرب: مشاهده در زمان واقعی بدون وقفه در عملیات.

• محدوده اندازه گیری گسترده: از حرکات میکروسکوپی تا ضربه های شدید.

• ادغام با سیستم های اینترنت اشیا: نظارت از راه دور و تجزیه و تحلیل داده ها را فعال می کند.

• افزایش ایمنی: خرابی در زیرساخت های حیاتی را پیش بینی می کند.

8. چالش ها و محدودیت ها

• حساسیت به محیط زیست: گرد و غبار، رطوبت و دمای شدید می تواند بر عملکرد تأثیر بگذارد.

• الزامات کالیبراسیون: سنسورها برای دقت باید کالیبره شوند.

• نویز سیگنال: برای جداسازی داده های معنی دار نیاز به فیلتر دارد.

• عوامل هزینه: سنسورهای پیشرفته می توانند گران باشند، به خصوص در مهندسی هوافضا و دقیق.

9. تجزیه و تحلیل داده های ارتعاشی

داده های ارتعاش معمولاً در هر دو مورد تجزیه و تحلیل قرار می گیرند زمان و حوزه های فرکانس:

• تجزیه و تحلیل دامنه زمانی: روش های ساده مانند RMS (ریشه میانگین مربع)، تشخیص اوج.

• تجزیه و تحلیل دامنه فرکانس: از تبدیل فوریه سریع (FFT) برای تجزیه ارتعاشات به فرکانس های تشکیل دهنده استفاده می کند - برای تشخیص خطاهای خاص (مانند عدم تعادل در یک فرکانس مشخص) مفید است.

تشخیص پیشرفته ممکن است شامل موارد زیر باشد:

• تجزیه و تحلیل پاکت نامه

• پیگیری سفارش

• تحلیل تاج

• یادگیری ماشینی برای تشخیص الگو

10. روندهای نوظهور در فناوری حسگر ارتعاش

الف سنسورهای لرزش بی سیم

• دستگاه‌هایی که با باتری کار می‌کنند و داده‌ها را از طریق Wi-Fi، ZigBee، Bluetooth یا LoRaWAN منتقل می‌کنند.

• کاهش هزینه های سیم کشی در محیط های صنعتی

ب سنسورهای لرزش هوشمند

• قابلیت‌های محاسباتی لبه برای پردازش داده‌های روی برد.

• سیستم های مجهز به هوش مصنوعی که به طور مستقل خرابی ها را پیش بینی می کنند.

ج سنسورهای برداشت انرژی

• از خود ارتعاشات برای تولید نیرو برای عملکرد حسگر استفاده کنید - سیستم‌های واقعی خود تغذیه.

د کوچک سازی

• میکرو سنسور برای مانیتورهای سلامت پوشیدنی و میکرو رباتیک.

ه. لرزش سنج در صنعت 4.0

• ادغام در دوقلوهای دیجیتال

• تجزیه و تحلیل بلادرنگ و داشبوردهای مبتنی بر ابر.

11. مطالعه موردی: پایش ارتعاش در توربین های بادی

اگر گیربکس یا تیغه ای آسیب ببیند، اپراتورهای توربین بادی با هزینه های از کار افتادگی قابل توجهی مواجه می شوند. اپراتورها با نصب حسگرهای لرزش در نقاط بحرانی، موارد زیر را تشخیص می دهند:

• عیوب مش دنده

• تیغه ترک می خورد

• سایش بلبرینگ

نظارت بر ارتعاش در زمان واقعی، زمان توقف برنامه ریزی نشده را تا 30 درصد کاهش می دهد و عمر توربین را افزایش می دهد.

12. بهترین روش ها برای نصب حسگرهای لرزش

• قرار دادن: سنسورها را نزدیک منبع ارتعاش نصب کنید.

• روش نصب: بسته به شرایط از پیچ و مهره، چسب یا پایه های مغناطیسی استفاده کنید.

• مدیریت کابل: از کابل ها در برابر آسیب های مکانیکی و EMI (تداخل الکترومغناطیسی) محافظت کنید.

• تنظیم: برای حفظ دقت سنسورها را به طور مرتب کالیبره کنید.

• حفاظت از محیط زیست: از محفظه ها برای محیط های خشن استفاده کنید.

13. نتیجه گیری

حسگرهای ارتعاش شیوه نگهداری ماشین آلات، نظارت بر سازه ها و تضمین ایمنی صنایع را متحول کرده اند. از توربین‌های عظیم یک نیروگاه گرفته تا شتاب‌سنج‌های کوچک در تلفن هوشمند شما، فناوری سنجش ارتعاش تقریباً همه جنبه‌های زندگی مدرن را لمس می‌کند.

از آنجایی که صنایع از دیجیتالی شدن و سیستم های هوشمند استقبال می کنند، حسگرهای ارتعاش همچنان نقشی محوری در تعمیر و نگهداری پیش بینی، تشخیص عیب و افزایش ایمنی ایفا خواهند کرد. نوآوری هایی مانند شبکه های بی سیم، ادغام هوش مصنوعی و برداشت انرژی، حسگرهای ارتعاش را به سمت آینده ای هوشمندتر و متصل تر سوق می دهند.

سرمایه‌گذاری بر روی سنسورهای لرزش با کیفیت بالا و استراتژی‌های نظارت مناسب، گامی قدرتمند در جهت به حداکثر رساندن زمان کار، کاهش هزینه‌ها و تضمین سلامت طولانی‌مدت ماشین‌ها و سازه‌ها است.
