Di quali sensori ha bisogno una pompa di calore per un monitoraggio utile?

Una suite di sensori utile per la pompa di calore dipende dalla domanda a cui deve rispondere. I sensori di temperatura e pressione integrati possono controllare e proteggere il ciclo di refrigerazione; un contatore di calore abbinato a flusso e temperatura misura il calore fornito a un circuito idraulico; un contatore elettrico misura l'energia in ingresso; sonde temporanee e strumenti per il flusso d'aria supportano la messa in servizio; e un rilevatore di refrigerante affronta un compito separato di sicurezza contro le perdite laddove la progettazione dell'apparecchio lo richiede. Nessun singolo “sensore della pompa di calore” o coppia di temperature dei tubi può dimostrare contemporaneamente l’efficienza, la corretta carica di refrigerante e la sicurezza del refrigerante.

Choose the measurement boundary before choosing hardware. An air-to-water heat pump with a hydronic distribution loop allows a different heat-meter arrangement from an air-to-air ducted unit. A ground-source machine has another source circuit. A monitor that sees only the compressor's electricity is not measuring the same input as one that includes pumps, fans and backup heat. The Guida al funzionamento della pompa di calore SEAI lega esplicitamente l’interpretazione dell’efficienza al confine del sistema scelto.

Quattro decisioni prima di stilare un elenco di sensori

Il primo compito è controllo e protezione delle apparecchiature. Il controller della pompa di calore utilizza la temperatura, la pressione, il flusso o gli stati di commutazione per avviare, arrestare, regolare e proteggere i componenti. Questi ingressi appartengono alla progettazione dell'apparecchio. Non sono necessariamente calibrati come misuratori indipendenti del livello di fatturazione o delle prestazioni. Il secondo compito è contabilità delle prestazioni: quanto calore utile ha raggiunto un confine definito e quanta elettricità ha attraversato lo stesso confine in un tempo definito. Ciò richiede in genere una misurazione dedicata del calore e dell'elettricità.

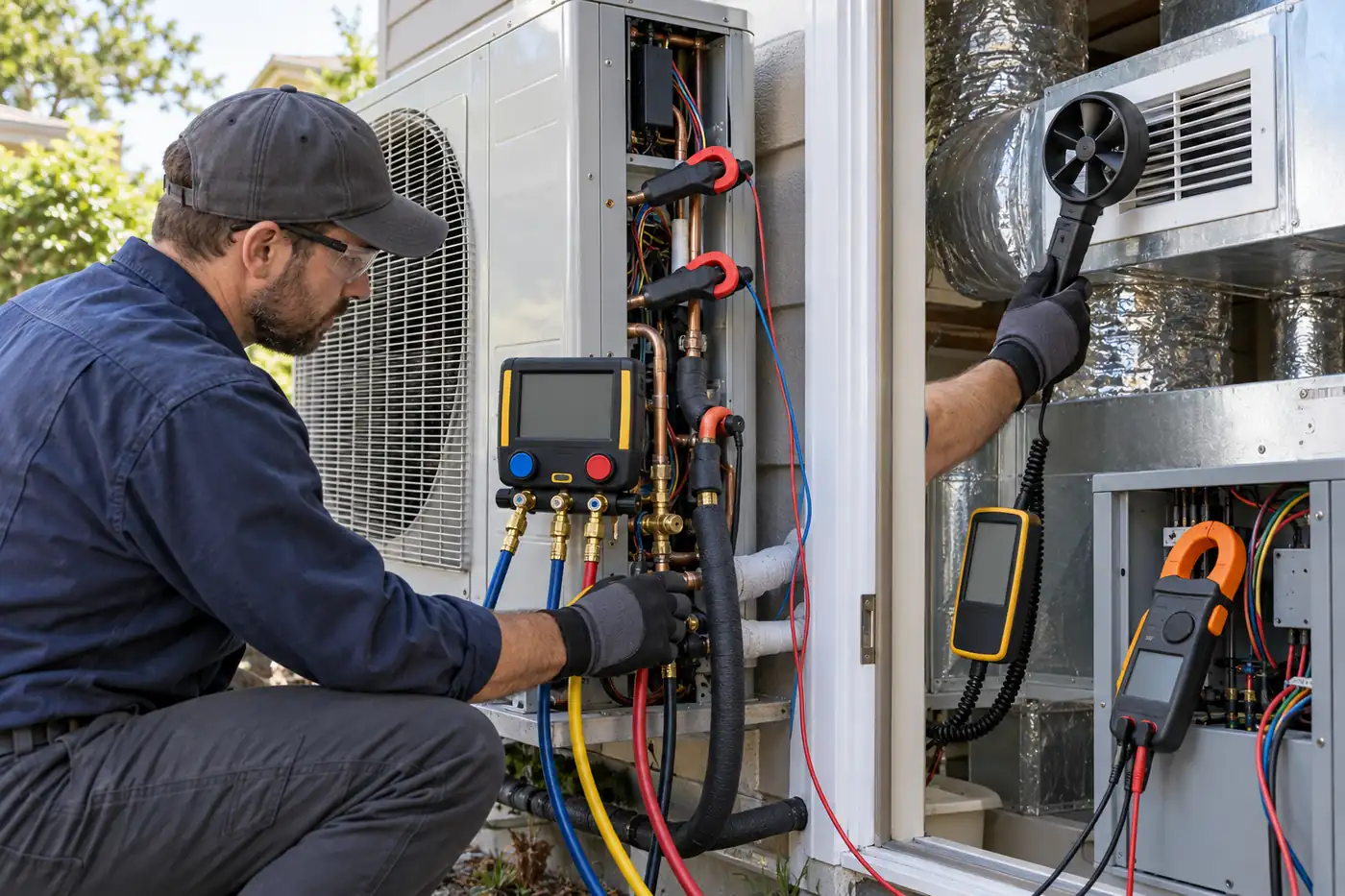

Il terzo compito è diagnosi e messa in servizio. Un tecnico può misurare temporaneamente la pressione del refrigerante, la temperatura dei tubi, la pressione statica del condotto, il flusso d'aria, la potenza elettrica e lo stato operativo per testare un sospetto problema rispetto alle indicazioni del produttore. Un cruscotto permanente potrebbe esporre alcuni di questi punti, ma potrebbero essere comunque necessari strumenti calibrati temporanei. Il quarto compito è sicurezza contro le perdite di refrigerante, che è separato dall'efficienza. Se l'apparecchiatura e le norme applicabili richiedono un sistema di rilevamento del refrigerante integrato, la relativa catena di allarme e mitigazione deve essere valutata a tale scopo. Una traccia della pressione del compressore non è un rilevatore di gas ambiente.

La distinzione impedisce a un costoso progetto di monitoraggio di raccogliere decine di valori senza alcuna decisione allegata. Per ciascun sensore proposto, scrivi una frase che inizia con "Utilizzeremo questo segnale per..." e dai un nome all'azione o al calcolo. Se nessuna azione o deduzione sopravvive al test, rimandare l'uso del sensore fino a quando lo scopo della misurazione non sarà più chiaro.

Mappare la pompa di calore effettiva prima di posizionare gli strumenti

Inizia con lo schema del sistema. In un aria-acqua sistema, l'aria esterna scambia calore con il circuito frigorifero, mentre un circuito ad acqua o acqua-glicole trasporta il calore ai trasmettitori o ad un serbatoio dell'acqua calda. Per la misurazione delle prestazioni, i tubi di mandata e ritorno idronici sono spesso punti accessibili. In un aria-aria sistema, il calore fornito viene trasferito attraverso un flusso d'aria, quindi il flusso d'aria e le condizioni dell'aria di mandata/ripresa diventano rilevanti; un contatore di calore lato acqua non ha posto. UN sorgente terrestre la pompa di calore aggiunge al quadro le temperature di ingresso e uscita del circuito sorgente e talvolta il flusso del circuito sorgente. OpenEnergyMonitor's tiered heat-pump monitoring guide mostra come il monitoraggio si espanda dall'elettricità e dalle temperature alla vera e propria contabilizzazione del calore a seconda dell'installazione.

Definire quale potenza termica è “utile”. Si tratta di calore in uscita dall'unità a pompa di calore, di calore che entra in un serbatoio tampone o di calore fornito oltre le perdite di distribuzione agli emettitori? Se viene prodotta acqua calda sanitaria, questa è inclusa nel riscaldamento degli ambienti o misurata separatamente? Se un riscaldatore elettrico di riserva si trova a valle del contatore di calore primario, la sua produzione può essere conteggiata mentre la sua elettricità è esclusa, a meno che il limite di ingresso non sia deliberatamente definito. La risposta cambia l'interpretazione di qualsiasi COP calcolato o fattore di prestazione stagionale. SEAI's guide avverte che pompe, ventilatori e riscaldatori integrati possono essere inclusi o esclusi in limiti di efficienza diversi.

Determinare inoltre quali segnali sono già presenti all'interno dell'apparecchio e se possono essere letti in modo affidabile. Stiebel Eltron's heat-pump manager commissioning documentation illustra l'ampiezza dei punti di controllo che una famiglia di prodotti può esporre: temperatura di mandata e di ritorno, temperature di sorgente e serpentina, temperature lato refrigerante, pressioni multiple, flusso d'acqua e stati elettrici. Tale elenco è un esempio di prodotto, non un minimo universale. Un produttore può filtrare o calcolare un valore visualizzato e la sua velocità di aggiornamento o incertezza potrebbe differire da un misuratore esterno calibrato.

Misurazione del calore erogato in un sistema idronico

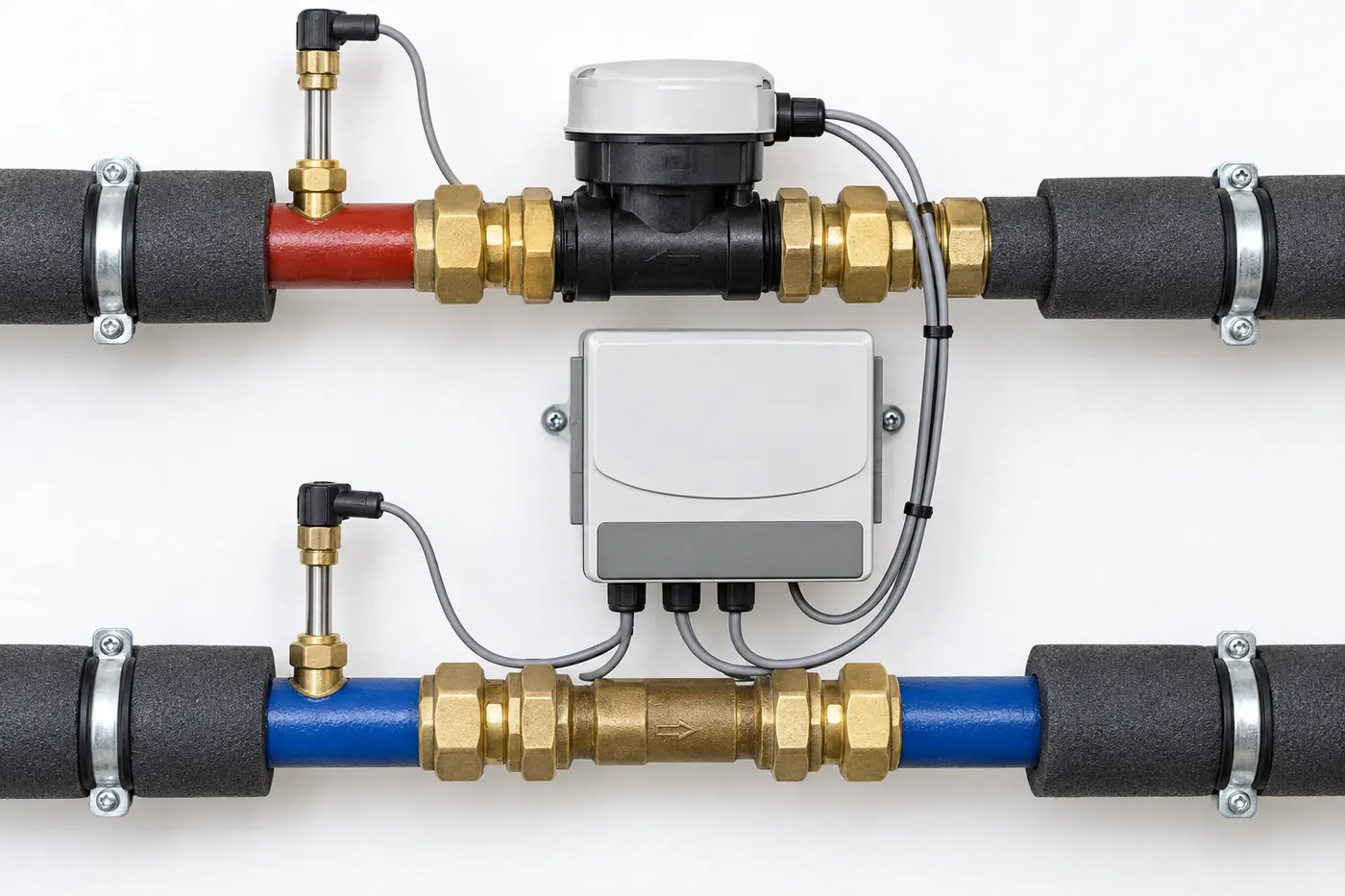

A hydronic heat meter commonly combines a flow sensor, a matched pair of supply and return temperature sensors, and an integrator that uses the heat-transfer fluid properties to calculate energy. In simplified form, instantaneous thermal power is proportional to mass flow multiplied by specific heat capacity and the temperature difference. The actual calculator accounts for the meter's fluid and measurement method. Measuring only two temperatures does non determinare la potenza termica; è necessaria anche la portata. Anche la misurazione del flusso senza una differenza di temperatura attendibile è incompleta.

IL Guida alla Tecnologia delle Pompe di Calore SEAI descrive le tecnologie di flusso, le sonde di temperatura abbinate e il calcolatore. Spiega inoltre che l'installazione e la composizione del fluido sono importanti. Una miscela acqua-glicole non ha le stesse proprietà termiche dell'acqua semplice; alcuni contatori di calore sono calibrati o configurati per una miscela specifica. Se la concentrazione di glicole cambia, il calcolo del calore potrebbe cambiare. Questo è un problema di misurazione, non semplicemente un problema di protezione dal congelamento.

Place the temperature sensors so they truly bracket the heat flow being claimed. A probe in a nearby mixed header may not represent the heat-pump outlet. A poorly seated sensor in a thermal pocket can lag or read an intermediate temperature. Matched probes matter particularly when the supply-return difference is small: a small relative offset between them can become a large fraction of the measured difference. The SEAI guide discusses matched pairs, thermal pockets, lead integrity, flow direction and meter-specific straight-run and installation requirements. Follow the chosen meter's instructions rather than borrowing a pipe-length rule from another model.

The flow sensor must suit the pipe diameter, flow range, fluid, temperature, orientation and installation space. An ultrasonic transit-time meter, a vortex or fluidic device and a mechanical meter have different sensitivities to air bubbles, turbulence or orientation. Select according to the meter's stated installation conditions and the expected minimum and maximum flows. A meter that reads accurately at design flow but poorly during part-load operation can distort long-term heat totals. Record the actual meter location and calibration/configuration so that later trends can be interpreted.

La differenza di temperatura merita particolare attenzione quando un operatore confronta due contatori. Se la vera differenza tra fornitura e rendimento è piccola, anche una modesta discrepanza tra le sonde può creare un grande errore relativo nella velocità di riscaldamento calcolata. Un valore comune di precisione del sensore applicato separatamente a due sonde non ne indica la precisione differenza. Matched-pair calibration, correct immersion and thermal contact are therefore more meaningful than choosing two individually impressive but unmatched probes. The heat meter's complete uncertainty statement should be used for any formal energy claim. This is one reason a controller's trend sensors can be excellent for control yet inadequate as an independently verified heat meter.

Per una pompa di calore aria-aria, la misurazione del calore equivalente fornito è più complicata perché la capacità termica dipende dal flusso d’aria e dall’entalpia dell’aria, inclusa l’umidità in alcune condizioni. Il solo split della temperatura del condotto non è un contatore di calore. Un tecnico sul campo può utilizzare la misurazione del flusso d'aria e le osservazioni psicrometriche per la messa in servizio o la diagnosi, ma un presunto flusso del ventilatore e due sonde di temperatura non forniscono automaticamente una potenza termica stagionale difendibile. Il piano della strumentazione deve corrispondere al tipo di sistema e alla precisione desiderata.

Misurare l'elettricità attraverso lo stesso confine

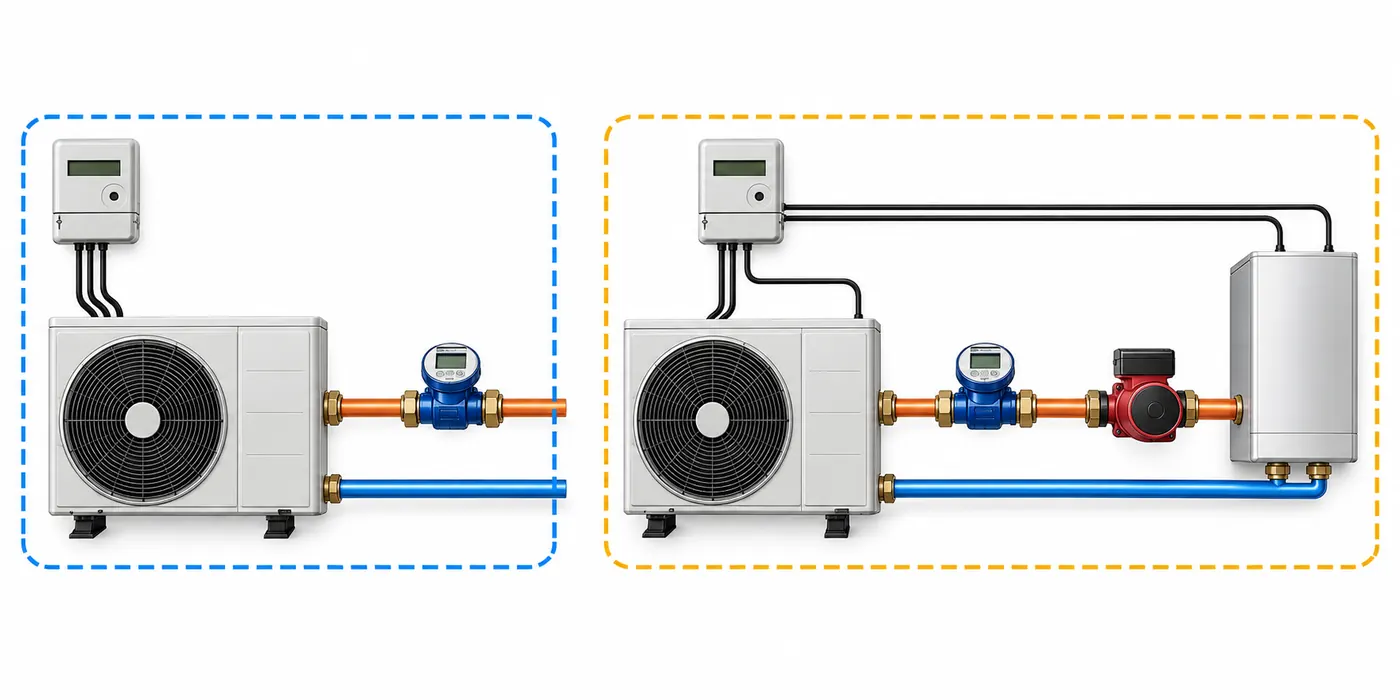

Il denominatore di un rapporto di prestazione deve essere definito con la stessa precisione del numeratore. Decidi se il contatore copre solo l'unità esterna, l'unità interna, le pompe di sorgente e di circolazione, la ventola di distribuzione, i controlli, il prelievo di standby, il riscaldatore di riserva, l'energia di sbrinamento e le apparecchiature per l'acqua calda sanitaria. Non esiste un unico confine corretto per ogni confronto, ma deve essercene uno dichiarato. Una cifra relativa al contatore intelligente di tutta la casa include carichi non correlati; una pinza amperometrica del compressore può omettere importanti ausiliari della pompa di calore. Nessuno dei due dovrebbe essere chiamato “elettricità a pompa di calore” senza qualificazioni.

An electric meter should capture true energy over the same period as the heat meter. Instantaneous current is not equal to electrical power unless voltage, power factor and measurement method are also handled. A controller's estimated power display may be useful for trends but should not be assumed equivalent to an independent metering-grade energy register. SEAI's operation guide raccomanda una misurazione esplicita dell'elettricità e spiega che i punti del contatore dipendono dalla configurazione del sistema e dal limite SPF.

Backup heat deserves its own channel where possible. If an immersion heater silently runs during cold weather or high-temperature hot-water production, a system that measures only compressor input can appear surprisingly efficient or inefficient depending on how output is counted. Separate metering and logged operating state make the cause visible. The same principle applies to source pumps and distribution fans: whether they are included in the reported performance must be stated. Time alignment matters too. Comparing today's heat total with yesterday's electricity or mixing intervals across a daylight-saving change creates an artificial efficiency value.

Utilizzare un intervallo di reporting definito. Il COP istantaneo può variare notevolmente durante l'avvio, lo sbrinamento e le transizioni, quindi una breve istantanea non è un risultato stagionale. Il SEAI descrive il fattore di prestazione stagionale come la produzione di calore divisa per l'energia elettrica consumata in un periodo significativo, con il limite specificato. Per un operatore, una tendenza settimanale o mensile può rivelare cambiamenti, ma i confronti dovrebbero tenere conto del tempo, del carico e della modalità operativa. Un valore inferiore durante la produzione di acqua calda sanitaria o una settimana fredda e umida non è automaticamente un guasto del sensore.

Le misurazioni lato volo e alla sorgente spiegano la variazione del carico

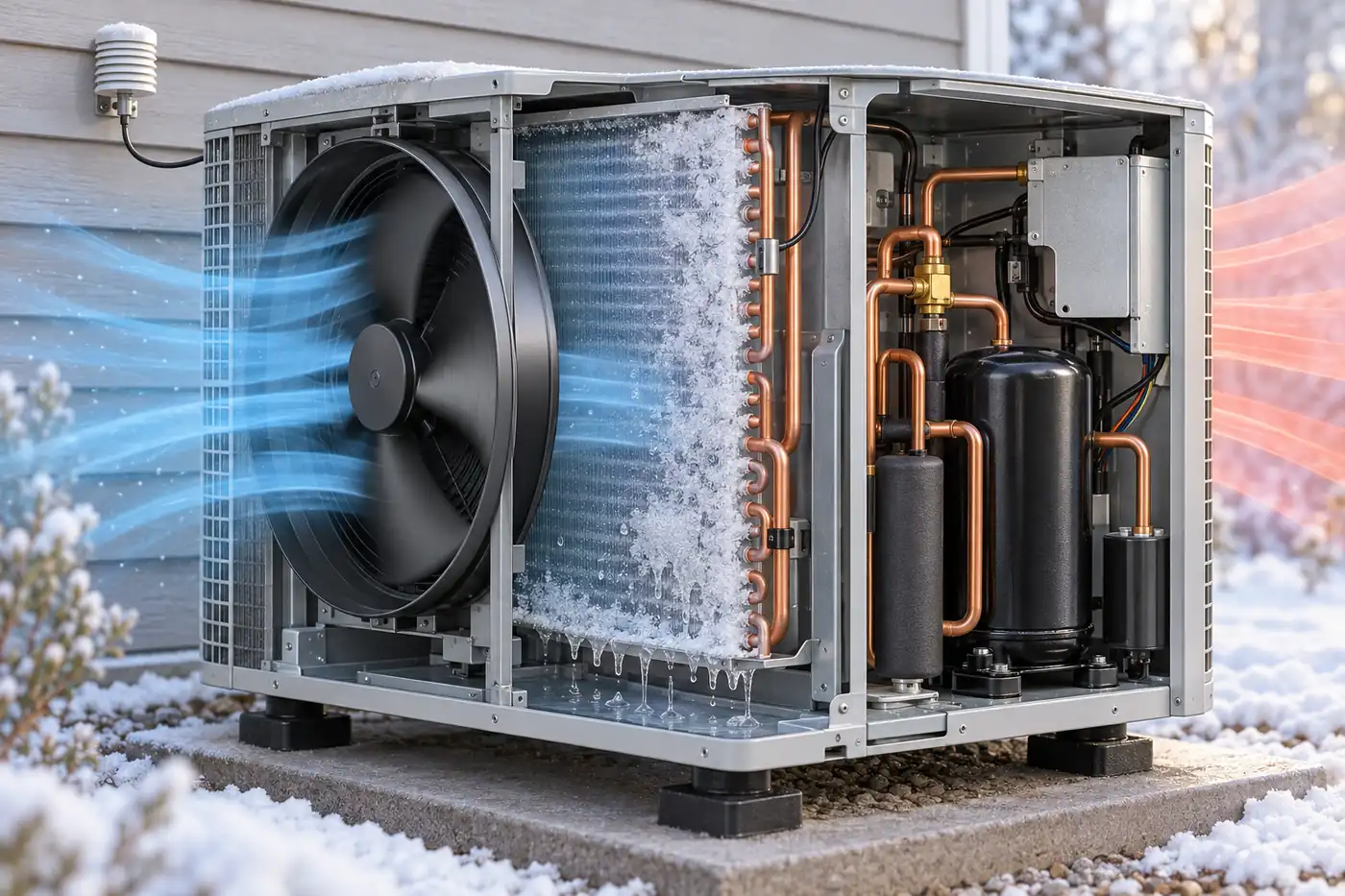

La temperatura dell'aria esterna è un contesto essenziale per una pompa di calore ad aria. Le condizioni di temperatura e umidità della batteria o dell'evaporatore possono aiutare a spiegare gli eventi di gelo e sbrinamento. Le temperature dell'acqua di mandata e di ritorno mostrano la portanza richiesta dall'edificio; le temperature della stanza o del termostato mostrano se quel calore soddisfa le esigenze di comfort. Nessuno di questi singoli punti costituisce una misurazione completa dell’efficienza, ma insieme spiegano perché è cambiata la produzione di elettricità e calore.

Il flusso d'aria è importante sia per i sistemi aria-aria che per le apparecchiature con sorgente d'aria. In un sistema canalizzato, un filtro ostruito, un registro chiuso o un problema nel condotto possono modificare le condizioni della batteria e il calore erogato. PNNL's heat-pump commissioning guide tratta la pressione statica esterna totale, la misurazione diretta o dedotta del flusso d'aria e i test di tenuta dei condotti per le installazioni canalizzate applicabili. Separa inoltre le procedure necessarie per le apparecchiature canalizzate e non canalizzate. Il numero di pressione statica del condotto deve essere confrontato con le prestazioni e l'installazione specifiche del ventilatore, non con una soglia buona/scarsa universale.

Il monitoraggio lato sorgente differisce per i sistemi con sorgente terrestre o con fonte idrica. Le temperature in entrata e in uscita del fluido sorgente, il flusso della sorgente e lo stato della pompa possono indicare se la fonte di calore sta fornendo le condizioni previste. Un sensore di controllo può proteggere dal congelamento, mentre uno studio energetico separato potrebbe richiedere una misurazione più accurata. Evitare un canale generico di "temperatura esterna" su un sistema geotermico quando la fonte effettiva è un circuito interrato o un circuito idrico. La fonte fisica determina la strumentazione.

Utilizza lo stato operativo come canale dati di prima classe. Registra il riscaldamento rispetto al raffreddamento, la velocità o lo stadio del compressore, il comando della pompa/ventola, lo sbrinamento, il calore di riserva, i setpoint e gli allarmi laddove l'apparecchiatura li espone. Senza stato, due valori di temperatura identici possono rappresentare un periodo stabile e salutare in un intervallo e una transizione in un altro. Un buon posizionamento del sensore non può salvare l’interpretazione quando i cambiamenti di modalità sono invisibili.

I sensori lato refrigerante servono per diagnosi e controllo qualificati

Heat pumps also contain a refrigerant cycle. Pressure transducers, pipe thermistors and protective switches may support expansion control, compressor protection and defrost logic. During commissioning or troubleshooting, qualified personnel may use calibrated pressure instruments and clamp-on temperature probes to compare observed conditions with the manufacturer's expected values. PNNL's commissioning guide include la verifica della carica del refrigerante e i controlli tra le procedure principali; il metodo dettagliato dipende dall'attrezzatura e dal refrigerante.

La pressione sul lato inferiore visualizzata non è un indicatore diretto della “carica rimanente”. Il flusso d'aria, il flusso d'acqua, le condizioni esterne, la modulazione del compressore, il comportamento della valvola e la modalità influiscono tutti sulla pressione e sulla temperatura. Le osservazioni di surriscaldamento o sottoraffreddamento richiedono i giusti punti di misurazione e il giusto tipo di sistema; i loro valori target sono specifici del produttore e della condizione. Una tendenza che sembra suggerire una carica insufficiente potrebbe invece riflettere un trasduttore di pressione difettoso, una sonda di temperatura fuori posto, un problema di flusso o una transizione di controllo. Separare il controllo di plausibilità del sensore dalla diagnosi del refrigerante.

Permanent process sensors and temporary service instruments can have different purposes and accuracy classes. A control thermistor optimized for repeatable regulation might be sufficient for the OEM algorithm but not for an independent heat-energy calculation. A technician's manifold may read the service port but not the exact point in the controller's hydraulic or refrigerant model. Record the measurement point and uncertainty whenever unlike instruments are compared. Bosch's technical troubleshooting example illustra l'importanza della posizione e della plausibilità di uno specifico sensore di temperatura della bobina prima di giungere alla conclusione di un guasto; i suoi valori di prova specifici del modello non dovrebbero essere applicati a pompe di calore non correlate.

I dispositivi di sicurezza e gli allarmi costituiscono un livello separato. Se una pompa di calore utilizza una configurazione del refrigerante e dell'apparecchio per la quale è richiesto un sistema di rilevamento integrale, il rilevatore, il controller e la sequenza di mitigazione necessitano della propria documentazione. Vedi il nostro guida ai diversi compiti dei sensori del refrigerante per la distinzione tra rilevamento ambientale, ricerca perdite portatile e misurazione di processo. Un prodotto specifico Modulo sensore refrigerante A2L illustra perché tipo di gas, potenza e regolatore installato devono essere letti insieme; non è un componente aggiuntivo universale per qualsiasi pompa di calore.

Rendi i dati affidabili prima di aggiungere altri sensori

The most common monitoring errors are mundane: a sensor is in the wrong pipe, a probe is uninsulated, a flow meter faces the wrong direction, a controller channel uses the wrong unit, or timestamps drift. Use a commissioning register that contains each point's location, serial number where applicable, engineering units, calibration/configuration, update interval, expected state and owner. Photograph or sketch locations in project records; do not rely on a dashboard label such as “T2” that future operators cannot decode.

Check plausible values before calculating performance. Are supply and return reversed during heating? Does reported flow become nonzero when the pump is off? Does a temperature probe track a nearby independent instrument after stabilization? Does electric energy advance during a known backup-heater event? Do fault flags change with a disconnected sensor in the manufacturer's approved test? These checks should follow equipment procedures and avoid altering safety controls. They establish that the measurement chain works, not that the heat pump is efficient.

Sampling frequency should match the question. Slow cumulative energy registers can support monthly performance, while short start-stop cycles and defrost need finer time resolution and synchronized state channels. Higher frequency is not automatically better if measurements are noisy or the storage system drops data. For comparative analysis, retain raw meter totals as well as calculated rates so that gaps and counter resets can be identified. If the meter's volume-flow reading is combined with a temperature difference from another logger, align their clocks and fluid assumptions.

Un programma di punti utile può essere breve:

L'ordine conta. Inizia con un problema chiaro, quindi scegli le poche misurazioni che potrebbero distinguere spiegazioni concorrenti. Se si verifica un reclamo relativo al comfort solo dopo lo sbrinamento, registrare lo stato e le condizioni di alimentazione prima di acquistare un sensore di pressione. Se il problema è rappresentato dal consumo energetico stagionale, stabilire i limiti termici ed elettrici prima di interpretare le temperature del compressore. Se è presente un allarme relativo al refrigerante, utilizzare la risposta di sicurezza prescritta prima di procedere all'analisi dell'efficienza.

Esempi condizionali di utile interpretazione del trend

Imagine a hydronic heat pump whose flow temperature rises while return temperature barely changes and the flow meter reports a lower rate than usual. The heat meter's delivered-power trend may fall even as the compressor runs. Possible explanations include changed hydraulic flow, a valve state, air in the circuit, meter error or a control response; the pattern is not enough to identify one fault. Check pump/valve commands, filter condition and sensor plausibility against the OEM procedure. In contrast, a report of high supply temperature with no flow measurement cannot quantify delivered heat.

In another scenario, electricity rises on cold days while delivered heat remains steady and defrost events become more frequent. That could reflect expected source conditions, excessive cycling, airflow restriction or another cause. Compare similar weather and load periods, inspect operating state and airflow context, then involve qualified service if the behavior deviates from the equipment's expected operation. Calling the heat pump “inefficient” from a single cold-day ratio discards the time and boundary conditions that give the number meaning.

Infine, supponiamo che un controller mostri temperature di mandata e di ritorno normali ma gli occupanti segnalino un riscaldamento ambientale insufficiente. L'impianto può fornire calore ad un serbatoio di accumulo mentre una valvola di distribuzione è chiusa o un circolatore è spento. Un contatore di calore posizionato all'uscita dell'unità e uno oltre il confine di distribuzione risponderebbero a domande diverse. Invece di moltiplicare i sensori ovunque, traccia il punto in cui il calore dovrebbe attraversare ciascun confine e misura quello rilevante per il reclamo.

Questi sono esempi di ragionamento, non risultati di test sul campo. Il loro valore è il metodo: associare una tendenza con posizione, ora, stato operativo e una spiegazione rivale prima di diagnosticare un componente.

Domande che spesso i lettori pongono

I sensori di temperatura a due tubi possono calcolare il COP?

No. La produzione di calore sul lato acqua richiede la portata e le proprietà del fluido, nonché una differenza di temperatura affidabile. Il COP richiede inoltre l'immissione di elettricità nello stesso periodo e un confine di sistema dichiarato. Due temperature possono essere utili per il controllo o la diagnosi senza costituire un contatore di calore.

I sensori del controller integrati sono sufficientemente precisi per il monitoraggio delle prestazioni?

Sometimes they are useful for trends, but the answer depends on the OEM's stated accuracy, location, update method and whether the values are calculated or measured. Independent heat and electricity meters are preferable when the result must support a defensible energy comparison or contractual claim.

Quale sensore di pressione è più importante?

Non esiste un sensore di pressione aggiuntivo universale. L'OEM fornisce i sensori di processo necessari al suo sistema di controllo e protezione. Per la diagnosi, il personale qualificato identifica il relativo punto di pressione del refrigerante o idraulico dalla domanda sul guasto e dalle istruzioni di servizio. Un sensore aggiunto dovrebbe avere uno scopo definito e una portata, una connessione e una compatibilità adeguate.

Ogni pompa di calore dovrebbe essere dotata di un rilevatore di gas refrigerante?

Dal termine “pompa di calore” non deriva alcuna risposta generale. I requisiti dipendono dal refrigerante, dalla carica, dal tipo di apparecchiatura, dall'elenco, dall'installazione e dalle norme applicabili. Laddove un sistema di rilevamento faccia parte della progettazione dell'apparecchio, seguire le parti e le istruzioni specificate; Non si può presumere che un monitor ambientale generico o un modulo aftermarket lo sostituiscano.

Qual è il primo aggiornamento più utile a una dashboard di base?

Se l’obiettivo è l’efficienza, definire i confini del calore e dell’elettricità e determinare se esistono un contatore di calore e un contatore elettrico adeguati. Se lo scopo è la diagnosi del guasto, aggiungere lo stato di funzionamento mancante o il punto che distingue le cause plausibili. Il miglior primo sensore è quello che risponde a una specifica domanda irrisolta.

Un buon monitoraggio della pompa di calore è una mappa di decisioni piuttosto che una pila di letture. Il flusso d'acqua o d'aria ti dice quale calore ha attraversato un confine; l'elettricità ti dice quanto consuma il sistema; i punti del processo e dello stato spiegano come ha funzionato; e la sicurezza del refrigerante è gestita dalla sua catena di risposta dedicata. Con ogni canale nominato onestamente e installato correttamente, una suite modesta è più informativa di una dashboard piena di numeri ambigui.
