Un rilevatore di gas può leggere correttamente valori prossimi allo zero e tuttavia leggere erroneamente una concentrazione di gas significativa. Può anche rispondere a un gas di riferimento ma avere un offset della linea di base che rende inaffidabili le letture basse. Zero e span controllano diverse parti della risposta di misura: zero controlla la condizione di riferimento di fascia bassa; lo span controlla la risposta a una concentrazione nota, diversa da zero. Un controllo quantitativo può rivelare errori senza modificare le impostazioni. Una regolazione cambia lo strumento. Registrare ciò che ha letto Prima regolazione e cosa legge Dopo è ciò che trasforma un'azione di servizio in una prova.
Questa guida è rivolta agli utenti di sistemi di misurazione del gas fissi e portatili che necessitano di interpretare un registro di taratura o discutere un piano di servizio con un fornitore. Non è una procedura di gestione del gas. Il gas di riferimento, il gas di bilanciamento, la concentrazione, il regolatore, l'adattatore di ingresso, il tempo di stabilizzazione, il bypass dell'allarme e il criterio di accettazione corretti derivano dall'esatto manuale dello strumento e dalla procedura del sito. Un metodo appropriato per un trasmettitore di CO₂ non può essere copiato su un monitor di ossigeno o un rilevatore di gas combustibile.

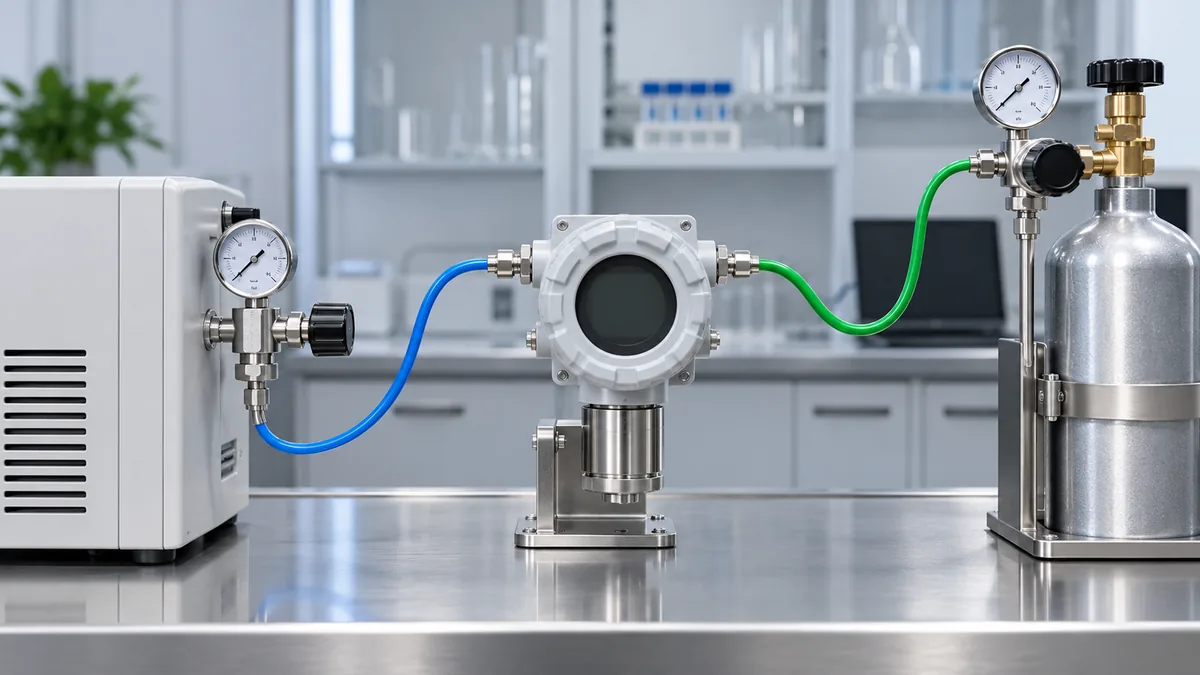

Pensa allo zero come punto di riferimento e allo span come risposta

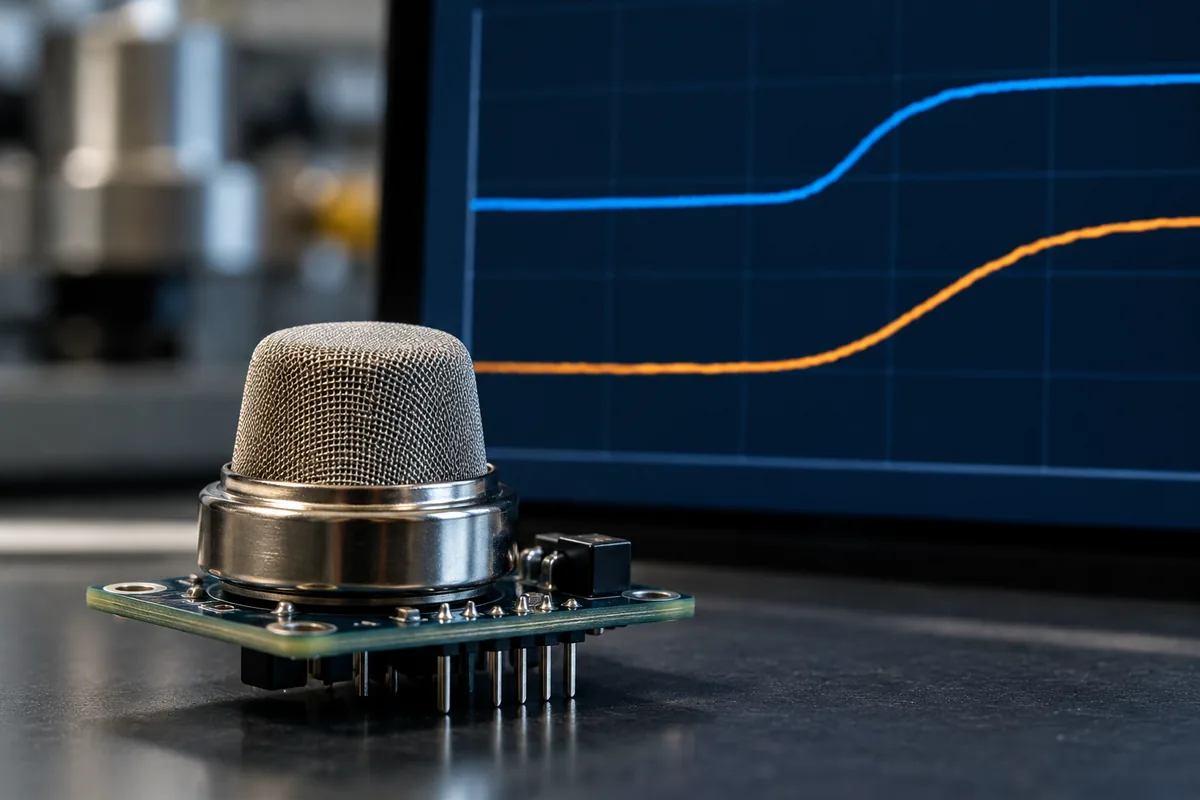

Per uno strumento approssimativamente lineare, lo è un semplice modello mentale valore visualizzato = offset + sensibilità × concentrazione effettiva. In una condizione di riferimento bassa verificata, appare un errore di offset anche quando è presente poco o nessun gas target. Ad una concentrazione nota diversa da zero, una sensibilità errata appare come un cambiamento errato nella lettura. Molti sensori reali utilizzano curve di compensazione, tabelle di gas o modelli non lineari, quindi questa equazione è esplicativa piuttosto che una formula di calibrazione. Previene comunque un errore comune: fissare la fascia bassa e presupporre che l'intera gamma sia corretta.
| Domanda | Controllo zero | Controllo della portata |
|---|---|---|
| Condizione di riferimento | Riferimento zero o di fascia bassa approvato dal modello | Concentrazione nota del gas target approvata dal modello |
| Errore principale esposto | Linea di base/compensazione in tale condizione | Risposta/sensibilità nel punto applicato |
| Ciò che supporta un passaggio | Lettura di fascia bassa in condizioni di test | Lettura a quella concentrazione di span in condizioni di prova |
| Ciò che un passaggio non dimostra | Precisione su tutta la portata o funzionamento in catena di allarme | Zero corretto, precisione tra punti o trasporto di gas nell'installazione finale |
MSA's TG5000 documentation distinguishes zero and span calibration and warns that the configured span value should correspond to the cylinder concentration for that instrument, with exceptions for certain simulant-gas tables. That exception matters: a display may be configured to show an equivalent gas response rather than the literal cylinder component. The model's gas table, test gas and display unit have to be identified before anyone judges a result.
The reference itself is not universal. Ambient air may be an acceptable zero condition for a particular target gas only if the target and interferents are known to be absent at the required level. A CO₂ analyzer seeking a true zero may need an approved CO₂-free gas. An oxygen monitor's zero and full-scale references are inherently different from a toxic-gas monitor's. A catalytic combustible sensor may require oxygen in the gas mixture to function as designed. Follow the actual manual; “fresh air” is not a chemical specification.
La verifica è diversa dalla regolazione
La frase calibrazione viene spesso utilizzato per diverse operazioni. UN verifica o controllo di accuratezza espone lo strumento ad un riferimento noto e ne registra la risposta senza modificare i coefficienti. UN regolazione changes the instrument's zero or response parameters. The important diagnostic value of the first check is its come trovato risultato: indica le prestazioni dello strumento dopo il tempo di servizio reale. Se la prima azione è premere “zero”, la prova potrebbe andare persa.
Una sequenza efficace è:
- Identificare lo strumento, il gas target, l'intervallo, il firmware/la configurazione e lo stato corrente. Confermare i materiali di riferimento e il metodo di applicazione approvati.
- Lasciare che il sensore e l'erogazione del gas si stabilizzino secondo il manuale. Registrare la risposta come trovato nel punto o nei punti richiesti, incluso qualsiasi stato di allarme o guasto.
- Confronta la risposta con la specifico regola di accettazione per quello strumento, sito e funzione. Un risultato fuori tolleranza necessita di analisi; un risultato di tolleranza potrebbe richiedere solo documentazione.
- If adjustment is authorized and indicated, perform it by the manufacturer's procedure. Changing zero can affect a later span result, and changing span can require rechecking zero.
- Riapplica il riferimento e registra il risultato come lasciato. Testare l'allarme completo o la risposta di controllo separatamente laddove l'applicazione lo richiede.
Honeywell's gas-monitor guidance separa un test funzionale/bump test da un controllo quantitativo dell'accuratezza e dalla regolazione dello zero/intervallo. I suoi esempi di prodotto e di frequenza regionale non sono regole di programmazione universali. Il principio generale utile è identificare che affermano che il test può supportare prima di accettare "calibrato" su un ordine di lavoro.
Perché un bump test non può essere definito calibrazione dello span
Un bump test o un test funzionale applica una quantità di gas di prova sufficiente e appropriata per dimostrare che il gas raggiunge il sensore e si verifica una risposta. A seconda della procedura, può anche confermare l'allarme locale, il relè, il controller, la notifica o il funzionamento della ventilazione. Non misura necessariamente accuratamente l'entità della risposta rispetto a una concentrazione tracciabile. Un rilevatore può superare una verifica di allarme funzionale leggendo sostanzialmente un valore alto o basso a una concentrazione specifica. Al contrario, un elemento sensore può superare un controllo di portata al banco mentre un ingresso installato è ostruito o un relè di allarme è disabilitato.
Per un confronto a livello di applicazione delle due attività di manutenzione, GasNose's bump-test-versus-calibration guide lays out the practical difference. The service report for this site should still identify the device, gas and method actually used, rather than adopting another detector's interval or acceptance limit.

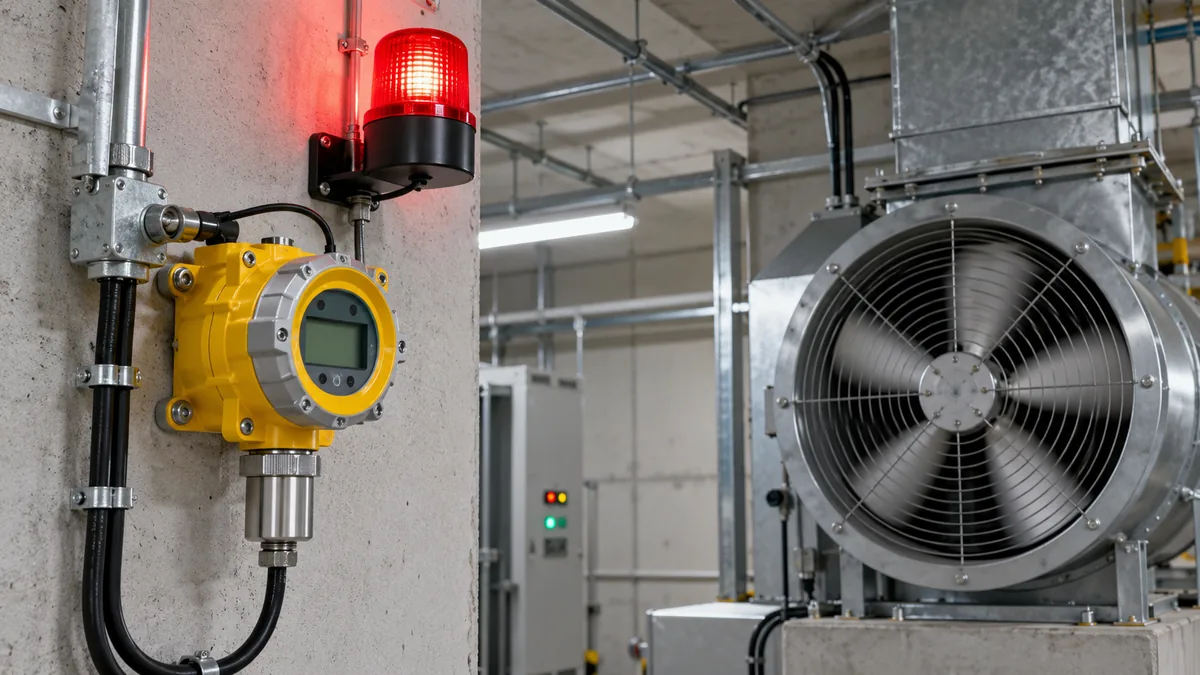

Per un sistema legato alla sicurezza, pianificare entrambi i tipi di prove ove richiesto: accuratezza della misurazione e funzionalità end-to-end. Registrare se il gas di calibrazione è stato applicato direttamente alla testa del sensore o attraverso il percorso di campionamento installato. Questa distinzione è importante per i sistemi di aspirazione, i filtri, le barriere antidiffusione e gli ingressi remoti. Un rilevatore di gas è una catena, non semplicemente una cella elettrochimica o una camera a infrarossi. Le fasi esatte del test e del bypass/rimessa in servizio devono seguire la procedura approvata per l'attrezzatura e il sito.
Trattare la bombola del gas come uno standard di misurazione
A cylinder label does more than name a gas. Record the gas component, concentration and unit, balance gas, certificate/lot, uncertainty or tolerance information when supplied, expiry or use-by condition, and the regulator or generator used. A mismatch between a cylinder and a device's configured gas profile can produce a result that looks numerical but means the wrong thing. Check whether the reference gas is the actual target, an approved surrogate or a mixture specified by the manufacturer. The proper selection may differ for a refrigerant detector, CO monitor, ammonia monitor or oxygen instrument.
L'attrezzatura di campionamento modifica ciò che arriva al sensore. Il materiale dei tubi, le perdite, il flusso, le condizioni del regolatore, i filtri e un adattatore che non sigilla come previsto possono alterare la concentrazione erogata o il tempo di risposta. L'umidità e la temperatura possono influenzare sia la risposta del sensore che l'erogazione del gas, a seconda della chimica. Pertanto la registrazione dovrebbe includere le condizioni ambientali e di configurazione richieste dal manuale, non semplicemente il "gas applicato". Se manca la risposta prevista, risolvere i problemi relativi al percorso del gas e allo stato dello strumento prima di regolarne i coefficienti per mascherare un problema di applicazione.
A traceable gas certificate does not automatically make the detector's installed reading traceable. Traceability flows through the complete measurement and documentation process: identifiable reference, correct procedure, instrument response and appropriate uncertainty/acceptance decision. A cylinder with a current certificate is a necessary part of many procedures, but it is not a result by itself.

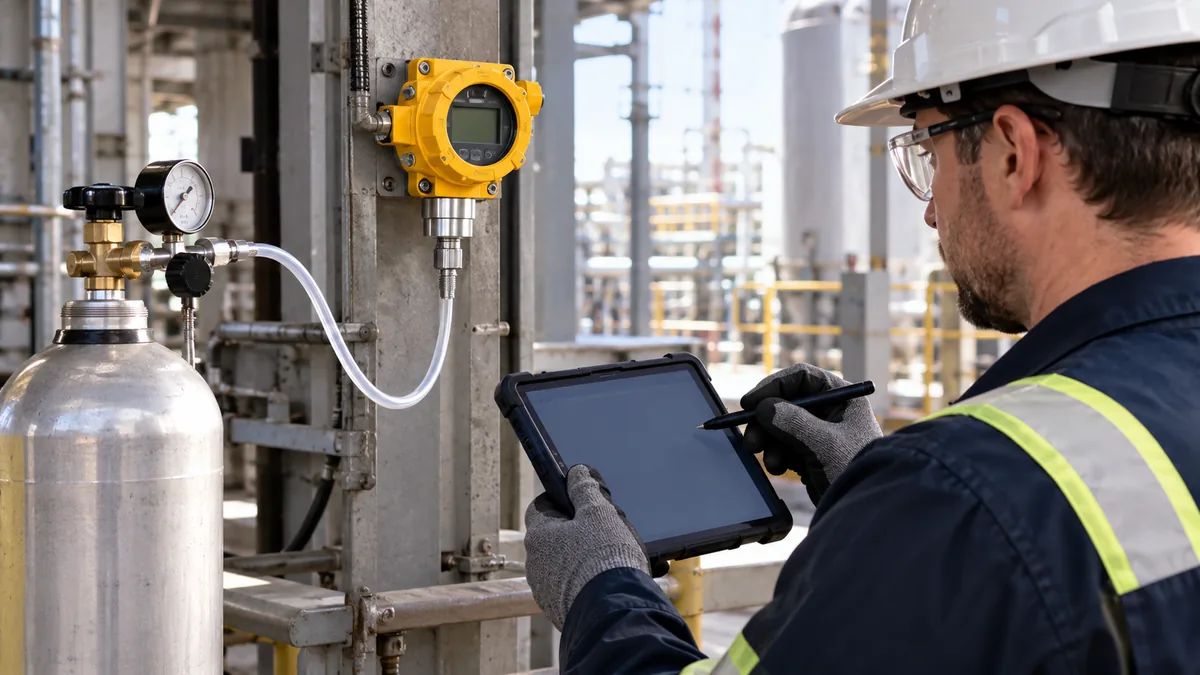

Leggere un record come trovato/come lasciato
MSA's TG5000 status documentation fornisce un esempio di prodotto che conserva la data dell'ultima calibrazione riuscita e i valori come trovato/come lasciato. Questi due stati di risposta rispondono a domande diverse. Come trovato riflette la condizione riscontrata prima della manutenzione; come lasciato riflette la condizione dopo una modifica autorizzata e un nuovo controllo. La differenza può rivelare una deriva, una contaminazione, un errore nell'erogazione del gas o un intervallo di manutenzione inadeguato, ma solo quando vengono registrate anche le condizioni e il riferimento.
Consideriamo un esempio concettuale: un rilevatore viene sfidato con il approvato dal produttore span gas and initially reads below the site's documented acceptance band. After investigating the gas path and performing the approved adjustment, it reads within the band on repeat exposure. The report should retain both responses and the corrective action. Writing only “passed” erases the fact that earlier readings may have been biased and that prior alarms or trends may merit review. The example intentionally has no universal ppm target or tolerance because those come from the device and application.
Come minimo, preservare:
| Campo | Perché è necessario |
|---|---|
| Posizione dello strumento, modello, seriale, tipo di sensore e gas configurato | Identifica l'esatto canale testato |
| Impostazioni di portata, unità, tabella del gas e allarme | Rende interpretabile il valore visualizzato |
| Data del test, operatore e revisione della procedura | Stabilisce chi ha applicato quale metodo |
| Identità, concentrazione, lotto e stato del gas di riferimento | Collega il test a un ingresso noto |
| Adattatore, percorso del flusso o del campione e condizione di stabilizzazione | Mostra ciò che è stato effettivamente consegnato |
| Letture di zero e span come trovato | Conserva le condizioni prima della regolazione |
| Regola di accettazione e decisione pass/fail | Previene un risultato “buono” inspiegabile |
| Regolazione effettuata, letture lasciate e stato finale del sistema | Mostra la correzione e il ritorno in servizio |
Nostro guida alla documentazione a punto singolo e multipunto espande il record quando è necessario verificare le prestazioni in un intervallo. Un risultato zero/span come lasciato non significa che ogni concentrazione intermedia sia stata verificata in modo indipendente.
Cosa può significare un risultato zero o span non riuscito
Interpretare i modelli senza trasformarli in verdetti
| Modello come trovato | Prime domande | Ciò che rimane non dimostrato |
|---|---|---|
| Tolleranza esterna zero, intervallo spostato in modo simile | Il riferimento zero è veramente privo di gas target? L'ingresso è stato spurgato e stabile? | Un errore di offset è possibile ma non ancora isolato |
| Zero accettabile, intervallo fuori tolleranza | Il cilindro è corretto e aggiornato? Il gas ha raggiunto l'ingresso nelle condizioni approvate? | È possibile una perdita di sensibilità, ma la responsabilità potrebbe essere dovuta all'erogazione di gas |
| Il display integrato passa, il valore del controller fallisce | La portata, l'unità e la scala analogica/digitale sono coerenti? | Non è necessario che l'elemento sensibile sia sbagliato |
| I valori del sensore passano, l'allarme non funziona | Il percorso dell'allarme è inibito, configurato in modo errato o disconnesso? | Un controllo di calibrazione non può richiedere la funzionalità completa del sistema |
This pattern review is particularly valuable when a contractor maintains several detector families in one facility. The same word “span” may refer to a cylinder concentration, a programmed full-scale range or a gas-table setting in different menus. Record each in its own field. Never overwrite the cylinder's certified value with a configured display equivalent without explaining the model's conversion.
Un controllo dello zero fallito può essere dovuto al gas target nel presunto riferimento di aria pulita, a un vapore interferente, a uno spurgo insufficiente, a una contaminazione del sensore, a una deriva disassata, a una configurazione errata della tabella del gas o a un guasto elettrico. Un intervallo non riuscito può derivare da una mancata corrispondenza o dall'esaurimento del cilindro, da problemi di flusso, da un adattatore errato, da una stabilizzazione inadeguata, da una perdita di sensibilità del sensore, da un valore di intervallo programmato errato o da un vero guasto del sensore. Non utilizzare i controlli di calibrazione per nascondere un'installazione persistente o un errore di campionamento.
La direzione dell'errore è utile ma raramente è solo diagnostica. Se sia lo zero che l'intervallo si spostano di quantità simili, è plausibile un problema di offset. Se lo zero è ragionevole ma l'intervallo è lontano, i problemi di sensibilità o di gas erogato meritano attenzione. Negli strumenti non lineari, due punti potrebbero ancora non riuscire a rivelare un problema di fascia media. È essenziale ricontrollare dopo ogni correzione; la risposta deve essere giudicata rispetto alle stesse condizioni documentate, non ad una stanza diversa o ad una bombola non registrata.
Se il dispositivo fa parte di un sistema di allarme o di mitigazione, anche una mancata calibrazione ha conseguenze operative. Registrare se il canale è stato messo in guasto, inibito o bypassato, come il sito ha protetto la funzione mentre non era disponibile e come è stato riportato alla normalità. Il manuale dell'attrezzatura e la planimetria del sito determinano la sequenza sicura. Un adesivo di calibrazione stampato da solo non può dimostrare che un allarme sia stato ripristinato.
Dove si adatta la correzione automatica della linea di base
Alcuni sensori di CO₂ per interni utilizzano una linea di base automatica o una funzione di autocalibrazione che si adatta lentamente rispetto a presunti valori bassi. Ciò è diverso dall'applicazione di un gas zero noto e dalla registrazione di un controllo sul campo. La sua precisione dipende dall'ambiente che effettivamente fornisce la condizione bassa assunta dall'algoritmo. Nostro guida applicativa per la correzione automatica della linea di base discute quando questa ipotesi può essere valida e come convalidarla. Per un rilevatore di gas di sicurezza, utilizzare solo l'approccio di compensazione e manutenzione approvato per il modello esatto e il sistema completo.
Domande frequenti
Se zero è corretto, lo span è necessariamente corretto?
No. Zero valuta principalmente l'offset di fascia bassa in una condizione nota. Lo strumento può ancora rispondere in modo insufficiente o eccessivo a una concentrazione di gas diversa da zero. Applicare il riferimento dello span approvato se l'attività di misurazione o la procedura di manutenzione lo richiedono.
Lo zero dovrebbe essere sempre regolato prima dello span?
Molti manuali specificano una sequenza, spesso controllando o impostando prima lo zero, ma l'ordine e la regolazione consentita dipendono dal modello e dal principio di rilevamento. Registrare i risultati come trovati prima di modificare una delle impostazioni e seguire la procedura esatta. Non dedurre una sequenza universale da un altro rilevatore.
L’aria ambiente è un gas zero accettabile?
Solo quando il manuale lo consente e il gas target e i relativi interferenti sono assenti al livello necessario. Per alcune misurazioni, l'aria ambiente contiene il target per definizione. Per altri, l'aria del sito non può essere considerata pulita. Utilizzare il riferimento zero approvato e documentarlo.
Un bump test dimostra l'accuratezza?
Di solito si tratta di una risposta funzionale e, a seconda della configurazione, di un funzionamento della catena di allarmi. Un controllo dell'accuratezza quantitativa utilizza una concentrazione nota e una tolleranza esplicita; una regolazione della calibrazione può seguire un controllo fallito. Il rapporto dovrebbe nominare l'operazione eseguita.
Un tecnico può semplicemente regolare finché il display non corrisponde al cilindro?
No. Verificare innanzitutto l'identità del gas, la concentrazione, il bilanciamento, l'erogazione, la configurazione dello strumento, la stabilizzazione e il risultato rilevato. La regolazione deve essere supportata dalle istruzioni del dispositivo. Successivamente verificare nuovamente e conservare entrambe le letture e lo stato operativo finale.
