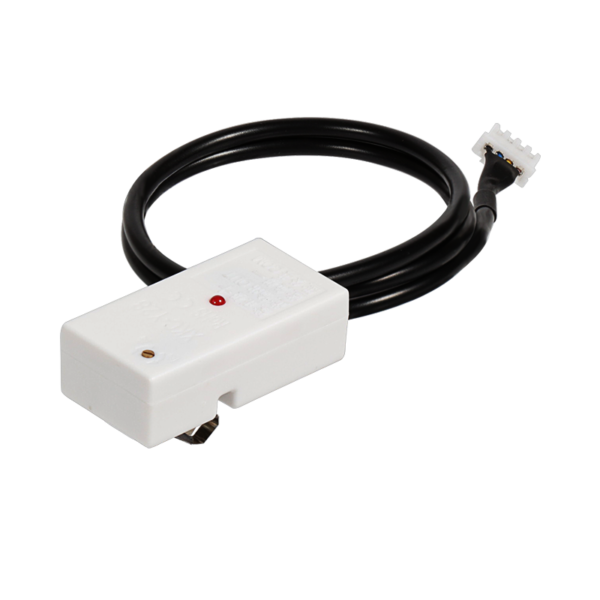

Sensore di livello del liquido a tubo sottile Y28A
IL Sensore di livello del liquido Y28A è progettato per il rilevamento di liquidi senza contatto in tubi sottili con un diametro esterno di 4–10 mm. Il suo design a clip consente una facile installazione e rimozione, rendendolo versatile per varie applicazioni che richiedono un monitoraggio preciso del livello del liquido.
- Descrizione
- Manuale
- Recensioni (0)
Descrizione
Caratteristiche principali
- Design senza contatto
- Rileva liquidi attraverso tubi non metallici (D ≤ 10 mm) senza contatto diretto.
- Resistente alla corrosione da acidi e alcali forti.
- Non influenzato da incrostazioni o altri contaminanti all'interno dei tubi.
- Installazione comoda e flessibile
- Il design a clip consente il fissaggio e la rimozione rapidi.
- Adatto per contenitori e tubi curvi, cilindrici o ad arco.
- Alta sensibilità e precisione
- Rilevamento accurato con una precisione di rilevamento di ±1,5 mm.
- Prestazioni stabili per il rilevamento di acqua bollente e vari tipi di liquidi.
- Funzionalità avanzate
- Regolazione del riferimento del livello del liquido e funzione di memoria per il rilevamento in serie multipunto.
- Compatibile con le modalità di uscita di comunicazione alta, bassa e RS485.
- Affidabile e durevole
- La struttura del circuito elettronico puro garantisce lunga durata e stabilità.
- Forti capacità anti-interferenza contro il rumore elettromagnetico e la frequenza di alimentazione.
- Opzioni di alimentazione versatili
- Funziona a 5 V, 12 V o 24 V CC, compatibile con la maggior parte degli adattatori di alimentazione.
- Il relè integrato da 2 A può pilotare direttamente i carichi collegati.
Principio di funzionamento
Il sensore utilizza la tecnologia di rilevamento capacitivo:
- Nessun liquido: Esiste una capacità statica tra il sensore e la terra.
- Con liquido: La vicinanza del liquido aumenta la capacità, che viene elaborata dal circuito integrato di controllo per determinare la presenza di liquido.
Quando la variazione di capacità supera una soglia impostata, il sensore emette un segnale che indica che il liquido ha raggiunto il punto di rilevamento.
Applicazioni
- Rilevamento del livello di liquidi in tubazioni non metalliche di piccolo diametro.
- Monitoraggio industriale di liquidi corrosivi o ad alta temperatura.
- Applicazioni mediche e di laboratorio che richiedono un monitoraggio preciso dei liquidi.
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Numeri di modello | XKC-Y28A-NC, XKC-Y28A-NO, XKC-Y28A-RS485 |
| Tensione in ingresso (Vin) | 5 V, 12 V, 24 V |
| Metodo di uscita | Normalmente chiuso, normalmente aperto, uscita di comunicazione |
| Consumo corrente | 13 mA |
| Tensione/corrente di uscita | CC 24 V/2 A |
| Tempo di risposta | 500 ms |
| Diametro esterno tubo applicabile | 4–10 mm |
| Precisione di rilevamento | ±1,5 mm |
| Temperatura di lavoro | Da -20°C a 105°C |
| Umidità | 5%–100% |
| Lunghezza del cavo | 500 mm (personalizzabile per ordini all'ingrosso) |
| Materiale | Materiale ignifugo PC-V0 |
| Valutazione di impermeabilità | IP67 |
| Certificazione di sicurezza | CE |
| Certificazione Ambientale | ROHS 2.0 |
Vantaggi
- Installazione semplice: Il design a clip semplifica il montaggio e la manutenzione.
- Alta compatibilità: Funziona con una varietà di adattatori di alimentazione e materiali non metallici.
- Durevole e affidabile: Ideale per ambienti difficili che richiedono protezione IP67.
IL Sensore di livello del liquido a tubo sottile Y28A è una scelta eccellente per il monitoraggio accurato e non invasivo del livello dei liquidi in tubazioni di piccole dimensioni. Il suo design robusto e le funzionalità avanzate lo rendono adatto per applicazioni industriali, mediche e di laboratorio.
