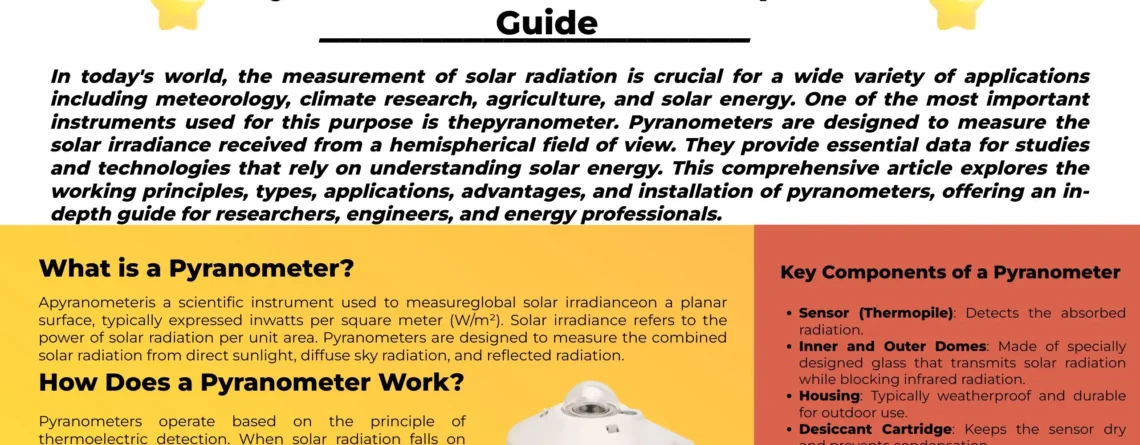

불라모터 센서 : 완전한 가이드

오늘날 세계에서 태양 복사의 측정은 기상학, 기후 연구, 농업 및 태양 에너지를 포함한 다양한 응용 분야에 중요합니다. 이 목적에 사용되는 가장 중요한 도구 중 하나는 pyranometer. pyranometers는 반구형 시야에서받은 태양 조도를 측정하도록 설계되었습니다. 그들은 태양 에너지 이해에 의존하는 연구 및 기술에 대한 필수 데이터를 제공합니다.

이 포괄적 인 기사는 연구 원, 유형, 응용 프로그램, 장점 및 설치를 탐구하여 연구원, 엔지니어 및 에너지 전문가에게 심층적 인 안내서를 제공합니다.

1. 고온계는 무엇입니까?

ㅏ pyranometer 측정하는 데 사용되는 과학적 도구입니다 글로벌 태양 조도 평면 표면에서 일반적으로 발현됩니다 제곱 미터당 와트 (w/m²). 태양 조도는 단위 면적당 태양 방사선의 힘을 나타냅니다. 불라노메이터는 직사광선, 확산 하늘 방사선 및 반사 방사선으로부터 결합 된 태양 복사를 측정하도록 설계되었습니다.

간단히 말해서, 불라모터는 주어진 기간 동안 특정 영역에 얼마나 많은 햇빛이 닿는지를 알려줍니다.

2. 피라노 미터의 역사

태양 복사를 측정하는 개념은 세기로 거슬러 올라갑니다. 그러나 현대 고온계는 20 세기 초에 개발되었습니다. 중요한 이정표에는 다음이 포함됩니다.

• 1905년: 스웨덴의 과학자 Anders Ångström은 초기 태양 방사선 센서를 개발합니다.
• 1932: pyranometer 개념은 직접 및 확산 방사선을 측정하기 위해 개선됩니다.
• 1950 년대 이후: 기상국, 농업 및 태양 연구에서 광범위한 사용.

오늘날, 피라노 미터는 전 세계적으로 정밀 태양 측정에 사용되는 정교한 장치입니다.

3. 불라모터는 어떻게 작동합니까?

불라종 체는 열전 검출의 원리에 따라 작동합니다. 태양 복사가 센서 표면에 떨어지면 가열됩니다. 이 열 차이는 Seebeck 효과 (열 전자 력), 이는 측정 및 조도 값으로 변환됩니다.

전형적인 고온계는 다음과 같습니다.

• 열 센서: 직렬 또는 병렬로 연결된 다중 열전대.
• 검은 색 코팅 된 표면: 태양 스펙트럼을 가로 질러 방사선을 균일하게 흡수합니다.
• 유리 돔: 센서를 보호하고 각도 응답을 개선하기 위해 하나 또는 두 개의 반구형 돔.

돔은 센서가 반구 위의 모든 방향으로부터 방사선을 균일하게 수신하도록합니다.

4. pyranometer의 주요 구성 요소

• 센서 (열량): 흡수 된 방사선을 감지합니다.
• 내부 및 외부 돔: 적외선 방사선을 차단하면서 태양 복사를 전달하는 특수 설계된 유리로 제작되었습니다.
• 주택: 일반적으로 야외 용도로 내구성이 뛰어나고 내구성이 뛰어납니다.
• 건조한 카트리지: 센서를 건조시키고 응축을 방지합니다.
• 레벨 표시기 및 조정 나사: 정확한 수평 위치.
• 출력 케이블: 전기 신호를 데이터 로거 또는 읽기 시스템으로 전송합니다.

각 구성 요소는 정확하고 신뢰할 수있는 태양 방사선 측정을 보장하는 데 중요한 역할을합니다.

5. 피라노 미터의 유형

에이. 일등석 피라노 미터

• 좋은 정확도.
• 많은 기상 및 농업 적용에 적합합니다.
• 고급 모델에 비해 저렴한 비용.

비. 2 차 표준 피라노 미터

• 높은 정밀도.
• 과학 연구, 태양 에너지 자원 평가 및 기후 연구에 사용됩니다.
• ISO 9060 표준에 따라 인증.

기음. 분광 된 평평한 피라노 미터

• 전체 태양 스펙트럼에서 매우 정확한 측정을 제공합니다.
• 태양 에너지 시스템의 연구 및 중요한 성능 모니터링에 이상적입니다.

선택은 필요한 정밀, 환경 조건 및 응용에 따라 다릅니다.

6. 표준 및 교정

Pyranometers는 정확성을 보장하기 위해 국제 표준에 따라 교정됩니다.

• ISO 9060: 성능 기준 및 분류 (보조 표준, 일류 및 2 등석)를 정의합니다.
• 세계 기상 조직 (WMO): 기후 학적 및 기상 연구에서 pyranometer 사용에 대한 지침을 제공합니다.
• 교정 방법: 일반적으로 자연 햇빛 또는 인공 광원을 사용하는 기준 고온계에 대해 수행됩니다.

측정 무결성을 유지하려면 일반적으로 1 ~ 2 년마다 정기적 인 재 교정이 필요합니다.

7. 피라노 미터의 응용

피라노 미터는 태양 복사를 이해하는 것이 매우 중요한 프로젝트에서 중요한 도구입니다.

8. 설치 및 장착

정확한 측정에는 적절한 설치가 중요합니다.

• 수평 장착: 전체 글로벌 조도를 올바르게 측정하려면 센서가 완벽하게 레벨이어야합니다.
• 기울어 진 마운팅: 때때로, 불라종 체는 태양 전지판의 각도를 시뮬레이션하기 위해 기울어집니다.
• 농담: 나무, 기둥 또는 건물과 같은 장애물이 센서에 그림자를 주조하지 않도록하십시오.
• 유지 보수 액세스: 청소 및 교정을 위해 쉽게 액세스 할 수있는 위치에 설치하십시오.
• 케이블 관리: 기계적 응력을 방지하기 위해 케이블을 고정시킵니다.

또한 설치 사이트는 연구중인 더 큰 영역을 대표해야합니다.

9. 데이터 수집 및 해석

pyranometers는 태양 조도에 비례하여 매우 낮은 전압 신호 (일반적으로 microvolts ~ millivolts)를 출력합니다. 이 신호는 다음을 사용하여 신중하게 기록해야합니다.

• 데이터 로거: 전압 판독 값을 기록하는 특수 기기.
• 아날로그-디지털 변환기: 디지털 시스템 용.
• 소프트웨어 도구: 실시간 모니터링 및 장기 데이터 저장 용.

수집 된 데이터에서 사용자는 일일 태양 방사선 총계, 평균, 피크 조도 값을 계산하고 장기 추세를 분석 할 수 있습니다.

10. pyranometer vs. 기타 태양 센서

포괄적 인 태양 방사선 분석의 경우, 불라노 미터는 금 표준으로 남아 있습니다.

11. pyranometers의 장점

• 높은 명중률: 특히 2 차 표준 및 스펙트럼 플랫 모델.
• 전천후 작동: 흐리고 햇볕이 잘 드는 조건에서 작동합니다.
• 튼튼한: 장기 실외 설치를 위해 설계되었습니다.
• 광범위한 스펙트럼 반응: UV, 가시 및 근적외선 파장을 가로 지르는 측정.
• 변하기 쉬운: 다양한 과학 및 산업 응용에 적합합니다.

그들의 신뢰성은 심각한 태양 에너지와 기후 작업에 필수 불가결하게 만듭니다.

12. 한계와 도전

• 정기적 인 청소가 필요합니다: 흙, 새 배설물 및 이슬은 판독에 영향을 줄 수 있습니다.
• 낮은 신호 강도: 민감한 소음 저항성 데이터 수집 시스템이 필요합니다.
• 주기적 재 교정: 정확도를 유지합니다.
• 비용: 고품질 피라노미터는 기본적인 광 센서에 비해 비싸다.

이러한 한계에 대한 인식과 완화는 데이터 품질을 유지하는 데 중요합니다.

13. 미래계 기술의 미래 추세

• 스마트 피라노 미터: 데이터 로깅, 디지털 출력 및 IoT 연결을 통합합니다.
• 자체 청소 시스템: 유지 보수 요구를 줄입니다.
• 더 높은 스펙트럼 정밀도: 차세대 태양 광 재료와 관련된 태양 에너지 연구.
• 머신 러닝 응용 프로그램: pyranometer 네트워크를 사용하여 태양 광 예측 개선.

이러한 혁신은 재생 가능 에너지 전환에서 피라노 미터의 역할을 확장 할 것입니다.

14 주요 고온계 제조업체

가장 존경받는 이름 중 일부는 다음과 같습니다.

• Kipp & Zonen (현재 Ott Hydromet의 일부)
• EKO 악기
• Hukseflux 열 센서
• Apogee 악기
• 델타 -T 장치

이 회사들은 연구, 산업 및 상업용 응용 프로그램에 적합한 광범위한 모델을 생산합니다.

결론

그만큼 pyranometer 태양 조도의 정확한 측정이 필요한 사람에게는 중요한 도구입니다. 태양 광 농장과 미래를 구동하거나 에너지 효율적인 건물 설계 또는 기후 변화의 영향을 연구하든, 피라노 미터는 중요한 데이터를 제공합니다.

그들의 단순성, 내구성 및 정밀도는 불라노메이터가 다양한 분야에 걸쳐 없어지는 기기를 유지하도록 보장했습니다. 세상이 점점 더 재생 가능한 에너지와 환경 책임을 포용함에 따라, 태양 복사를 이해하고 정확하게 측정하는 것의 중요성 (따라서 고온계의 역할)은 계속 성장할 것입니다.
