센서의 세계에서는 정확도가 가장 중요합니다. 유해 가스를 감지하거나 온도 측정 또는 모니터링 압력을 감지하든 센서는 다양한 산업 분야의 운영의 안전성 및 효율성을 보장하는 데 필수적입니다. 그러나 센서가 정확한 데이터를 제공하려면 정기적으로 교정해야합니다. 가장 중요한 교정 형태 중 하나는입니다 스팬 교정.
SPAN 교정은 전체 측정 범위에서 정확한 판독 값을 반영하기 위해 센서의 출력을 조정하는 프로세스를 나타냅니다. 이는 가스 감지, 환경 모니터링, 의료 기기 및 산업 자동화와 같은 중요한 응용 분야에 사용되는 센서에 중요합니다. 적절한 범위 교정이 없으면 센서는 부정확 한 판독 값을 생성하여 잠재적 위험, 비 효율성 또는 안전 위험을 초래할 수 있습니다.
이 기사에서는 SPAN 교정 개념을 조사하고 중요성, 수행 방법, 관련 문제 및 센서가 최적의 성능을 유지하도록하는 모범 사례를 논의 할 것입니다.

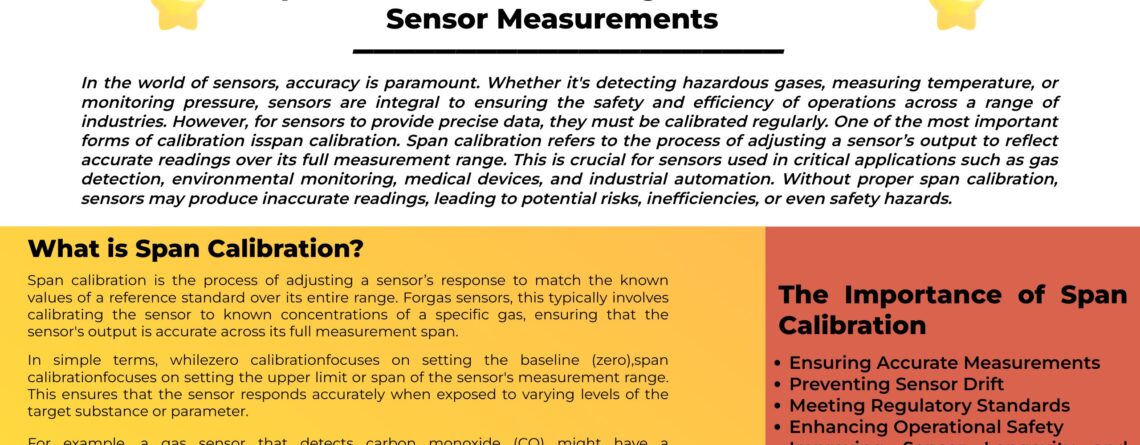

SPAN 교정이란 무엇입니까?
Span Calibration은 전체 범위에서 기준 표준의 알려진 값과 일치하도록 센서의 응답을 조정하는 프로세스입니다. 을 위한 가스 센서여기에는 일반적으로 센서를 특정 가스의 알려진 농도로 보정하는 것이 포함되며, 센서의 출력이 전체 측정 범위에 걸쳐 정확합니다.
간단히 말해서 제로 교정 기준선 설정 (0), 스팬 교정 센서 측정 범위의 상한 또는 스팬을 설정하는 데 중점을 둡니다. 이렇게하면 다양한 수준의 대상 물질 또는 매개 변수에 노출 될 때 센서가 정확하게 반응 할 수 있습니다.
예를 들어, 일산화탄소를 감지하는 가스 센서 (콜로라도)는 측정 범위가 백만 부 (ppm) 당 0 ~ 1000 부를 가질 수 있습니다. 범위 교정을 수행하기 위해 센서는 알려진 농도의 CO에 노출되며 센서의 출력이 해당 농도를 올바르게 반영하도록 조정됩니다. 이 과정에는 센서를 제로화 할뿐만 아니라 더 높은 농도를 정확하게 측정하는 것이 포함됩니다.
스팬 교정의 중요성
SPAN 교정은 여러 가지 이유로, 특히 센서 데이터가 안전, 운영 효율성 및 규제 준수를 보장하는 데 중추적 인 역할을하는 산업에서 중요합니다.
정확한 측정 보장
범위 교정의 가장 명백한 이유 중 하나는 센서가 측정 범위에서 정확한 판독 값을 제공하는지 확인하는 것입니다. 센서의 범위가 올바르게 교정되지 않으면 데이터 해석에 오류가 발생할 수 있습니다. 예를 들어, 적절하게 스팬 정렬되지 않은 가스 센서는 고농도의 가스를 정확하게 감지하지 못하여 산업 환경이나 의료 응용 분야에서 위험한 상황을 초래할 수 있습니다.
예방 센서 드리프트
특히 가혹한 환경 조건에 노출 된 센서는 시간이 지남에 따라 표류하기 쉽습니다. 드리프트는 온도, 습도 또는 압력과 같은 환경 적 요인의 변화와 센서 구성 요소의 점진적인 저하로 인해 발생합니다. Span Calibration은 모든 드리프트를 수정하여 센서가 전체 범위에서 정확한 결과를 계속 생성 할 수 있도록합니다.
규제 표준 충족
의료, 환경 모니터링 및 산업 안전을 포함한 많은 산업에서 규제 기관은 센서가 정확성을 보장하기 위해 정기적 인 교정을 겪도록 요구합니다. 예를 들어, 유해 지역에서 사용되는 가스 감지 시스템에서, 규정은 종종 센서를 최소 1 년에 한 번 알려진 가스 농도로 보정해야한다고 지정합니다. 적절한 범위 교정을 수행하지 않으면 산업 표준을 준수하지 않아 벌금 또는 안전 위반이 발생할 수 있습니다.
운영 안전 향상
산업 안전, 의료 가스 모니터링 또는 환경 보호와 같은 응용 분야에서 부정확 한 센서 판독 값은 심각한 안전성에 영향을 줄 수 있습니다. 부정확 한 가스 판독 값은 위험한 수준의 가스가 존재할 때 경보를 유발하지 않아 건강 위험이나 치명적인 사고로 이어질 수 있습니다. Span Calibration은 센서가 정확한 판독 값을 제공하여 직원과 환경의 전반적인 안전성을 향상시킵니다.
센서 수명 및 성능 향상
일반 스팬 교정은 센서가 더 이상 최적으로 수행되지 않는 시점을 식별하여 센서 수명을 연장하는 데 도움이 될 수 있습니다. 성능 저하를 감지함으로써 기술자는 센서를 청소, 수리 또는 교체 해야하는지 여부를 결정할 수 있습니다. 또한 적절한 교정을 통해 센서가 피크 효율로 작동하여 수명을 최대화하고 비용이 많이 드는 수리 또는 교체의 필요성을 최소화합니다.
스팬 교정의 작동 방식
스팬 교정은 일반적으로 캘리브레이션이없는 후에 수행됩니다. 캘리브레이션이없는 반면 센서의 기준선을 조정하지만 SPAN 교정은 대상 가스 또는 매개 변수의 높은 농도에서 센서의 응답을 조정합니다. 프로세스는 센서 유형에 따라 약간 다를 수 있지만, 범위 교정과 관련된 일반 단계는 다음과 같습니다.
교정 장비 준비
스팬 교정을 수행하려면 일반적으로 포함하는 적절한 교정 장비를 갖추어야합니다.
- 교정 가스 또는 표준: 이것은 대상 가스 (가스 센서의 경우) 또는 다른 센서 유형 (예 : 표준 압력 또는 압력 및 온도 센서의 온도)의 알려진 농도입니다.
- 흐름 조절기 또는 교정 시스템:이 시스템은 캘리브레이션 가스 또는 기준 재료를 제어 된 유량으로 센서에 제공합니다.
- 교정기 또는 교정 소프트웨어: 센서와 인터페이스하여 출력을 모니터링하고 조정하는 디지털 장치 또는 소프트웨어.
센서 설정
스팬 교정을 시작하기 전에 센서가 제대로 예열되어 안정적인 환경에서 작동하는지 확인하십시오. 가스 센서의 경우 센서가 깨끗한 공기에 있거나 먼저 제로화되는지 확인하는 것이 중요합니다 (캘리브레이션이 제로). 센서가 안정화되면 SPAN 교정을 진행할 수 있습니다.
센서를 알려진 농도에 노출시킵니다
스팬 교정 동안, 센서는 알려진 농도의 목표 가스 또는 매개 변수에 노출된다. 예를 들어, 가스 센서는 전체 규모 농도의 50% (예 : 0-1000 ppm 범위의 센서에서 500ppm의 가스)를 포함하는 가스 혼합물에 노출 될 수 있습니다. 교정 시스템은 보정 가스를 제어 속도로 도입하고 센서가 안정화되도록합니다.
센서 출력 조정
센서가 알려진 농도에 노출되면 센서의 출력은 예상 값과 비교됩니다. 출력이 알려진 농도와 일치하지 않으면 센서의 응답을 조정합니다. 일반적으로 센서의 조정 인터페이스 또는 교정 소프트웨어를 사용하여 수행됩니다. 목표는 센서의 출력이 참조 표준과 가능한 한 밀접하게 일치하도록하는 것입니다.
교정 확인
센서가 올바른 범위를 반영하도록 조정 된 후에는 교정이 올바르게 수행되었는지 확인하는 것이 중요합니다. 이는 센서를 대상 가스의 추가 알려진 농도에 노출시키고 출력이 전체 측정 범위에 걸쳐 이러한 농도를 정확하게 반사하는지 확인하여 수행 할 수 있습니다.
교정 프로세스를 문서화합니다
날짜, 센서 유형, 사용 된 교정 가스 및 교정 결과를 포함한 모든 스팬 교정 절차를 문서화해야합니다. 이 문서는 품질 관리, 규제 준수 및 문제 해결 목적에 중요합니다.
SPAN 교정의 일반적인 과제
Span Calibration은 필요하고 간단한 프로세스이지만 문제가없는 것은 아닙니다. 아래는 스팬 교정 중에 발생할 수있는 몇 가지 일반적인 문제와이를 해결하는 방법입니다.
센서 드리프트 및 노화
센서가 나이가 들어감에 따라 성능이 저하되어 교정 후에도 부정확 한 판독 값을 초래할 수 있습니다. 시간이 지남에 따라 센서의 감도 또는 응답 특성이 변경 될 수있어 더 빈번한 교정 또는 교체가 필요합니다.
솔루션 : 정규 교정 및 센서 유지 보수
시간이 지남에 따라 정기적으로 교정 및 센서 성능을 모니터링하면 드리프트가 발생하는시기를 식별하는 데 도움이 될 수 있습니다. 상당한 드리프트를 나타내는 센서를 즉시 교체하거나 수리해야합니다.
환경 영향
온도, 습도 및 대기압과 같은 환경 적 요인은 센서 판독 값에 영향을 줄 수 있습니다. 이는 다양한 환경 조건에서 가스에 다르게 반응 할 수있는 가스 센서의 경우 특히 그렇습니다.
해결책 : 환경 보상
많은 고급 센서는 환경 변화를 보상하도록 설계되었지만 안정적인 환경에서 교정이 수행되도록해야합니다. 또한 교정 중에 환경 적 요인을 고려해야하며 필요한 경우 조정해야합니다.
오염 물질의 간섭
환경의 특정 가스 또는 화학 물질은 특히 오염 물질 수준이 높은 환경에서 센서 판독 값을 방해 할 수 있습니다. 이러한 간섭은 부정확 한 범위 교정으로 이어질 수 있습니다.
해결책 : 깨끗한 환경과 적절한 센서 배치
깨끗하고 오염되지 않은 환경에서 센서가 보정되어 있는지 확인하십시오. 또한 센서는 간섭을 최소화하는 위치에 배치해야합니다.
스팬 교정을위한 모범 사례
정확하고 신뢰할 수있는 스팬 교정을 보장하려면 이러한 모범 사례를 준수하는 것이 중요합니다.
고품질 교정 표준을 사용하십시오
스팬 교정에는 항상 고품질 인증 교정 가스 또는 표준을 사용하십시오. 교정 가스의 정확도는 센서 교정의 정확도에 직접적인 영향을 미칩니다.
정기적으로 교정을 수행하십시오
스팬 교정은 특히 센서가 가혹한 조건에 노출되는 환경에서 정기적으로 수행해야합니다. 많은 센서가 보정 간격을 권장 했으며이 가이드 라인에 따라 센서 정확도를 유지하는 데 도움이 될 수 있습니다.
문서 교정 절차
센서 유형, 교정 가스 및 결과를 포함한 모든 교정 활동을 문서화하는 것이 중요합니다. 이 문서는 센서 성능을 추적, 규제 준수 및 문제 해결에 유용합니다.
적절한 환경 조건을 보장하십시오
안정적인 환경 조건에서 스팬 교정을 수행하여 결과에 영향을 미치는 환경 요인의 위험을 줄입니다. 캘리브레이션 프로세스 중에 온도, 습도 및 대기압을 모니터링하고 제어해야합니다.
결론
Span Calibration은 센서가 전체 범위에서 정확하고 신뢰할 수 있으며 일관된 측정을 제공하도록하는 데 중요한 측면입니다. 센서 드리프트, 환경 적 요인 및 잠재적 간섭을 보상하여 센서가 피크 효율로 작동 할 수 있도록하는 프로세스입니다. 정기적 인 스팬 교정은 운영 안전을 향상시킬뿐만 아니라 규제 요구 사항을 충족하고 센서의 수명을 연장하며 측정 데이터가 정확하고 실행 가능하도록하는 데 도움이됩니다.
모범 사례를 따르고, 고품질 표준을 사용하고, 적절한 문서를 보장함으로써 회사는 교정 절차를 최적화하고보다 정확한 데이터를 제공하고 센서 오류와 관련된 위험을 최소화 할 수 있습니다.
