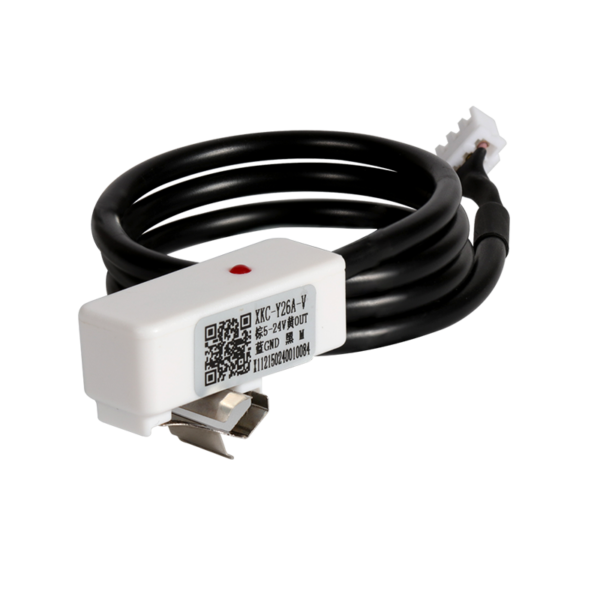

Y26A 얇은 튜브 액체 레벨 센서
Y26A 얇은 튜브 액체 레벨 센서는 작은 직경의 튜브(외경 4~10mm)의 액체 레벨을 감지하도록 설계된 비접촉식 클립형 센서입니다. 이 제품은 세 가지 출력 옵션(V 하이/로우 레벨, NPN 및 PNP 신호)을 갖춘 다목적 설계를 갖추고 있어 광범위한 애플리케이션과의 호환성을 보장합니다. 컴팩트하고 탈부착이 가능한 클립온 디자인으로 설치와 유지관리가 간편해 다양한 산업 분야에서 탁월한 선택이 됩니다.
- 설명
- 수동
- 리뷰 (0)
설명
자세한 설명
Y26A 얇은 튜브 액체 레벨 센서는 고급 비접촉 감지 기술과 사용자 친화적인 클립형 디자인을 결합하여 손쉽게 부착 및 분리할 수 있습니다. 이 센서는 액체와 직접 접촉하지 않고 작동하므로 강산, 알칼리 등 부식성 물질에 강하고 스케일이나 불순물이 있는 경우에도 신뢰성을 보장합니다.
순수한 전자 회로는 안정적인 성능, 높은 정확도 및 긴 서비스 수명을 보장합니다. 센서의 강력한 간섭 방지 기능은 전자기 잡음이나 전력 변동이 있는 환경에 적합합니다. 넓은 입력 전압 범위(5~24V)를 지원하는 Y26A는 기존 시스템에 완벽하게 통합됩니다.
응용
- 의료 장비: 소구경 파이프라인의 액체 레벨 모니터링.
- 제약 산업: 비금속 용기의 정확한 액체 재고 확인을 보장합니다.
- 화학 산업: 파이프라인이나 저장탱크의 부식성 액체를 감지합니다.
- 수처리 시스템: 곡선형 또는 불규칙한 파이프의 수위를 모니터링합니다.
- 산업 자동화: 공정 제어를 위한 다점 액체 레벨 감지.
장점
- 클립온 디자인: 배관 구조를 변경하지 않고도 설치 및 제거가 용이합니다.
- 비접촉식 작동: 액체에 의한 부식이나 오염의 위험이 없습니다.
- 고감도: 최대 20mm 두께의 튜브 벽을 통해 액체를 감지합니다.
- 다양한 출력 신호: 유연한 통합을 위해 하이/로우 레벨, NPN 및 PNP 출력 신호를 지원합니다.
- 폭넓은 전압 호환성: 5~24V DC 전원과 원활하게 작동합니다.
- 내구성 있는 구조: 방화 PC 소재, IP67 방수 등급.
- 안정적인 성능: 외부 전자기 간섭 및 전력 주파수 노이즈에 강합니다.
기술 사양
| 매개변수 | 세부 |
|---|---|
| 모델 번호(MPN) | XKC-Y26A-V / XKC-Y26A-PNP / XKC-Y26A-NPN |
| 입력 전압 | DC 5~24V(모델에 따라 다름) |
| 출력 방법 | 고/저 레벨, 온-오프(NPN/PNP) |
| 소비 전류 | 5mA 이하 |
| 출력 전압 | 높은 수준: Vin; 낮은 수준: 0V |
| 출력 전류 | 100mA 이하 |
| 응답 시간 | 500ms |
| 작동 온도 | -20°C ~ 105°C |
| 적용 튜브 직경 | 5~10mm |
| 감지 정확도 | ± 1.5mm |
| 습기 | 5~100% |
| 재료 | PC V0 방화 |
| 방수 등급 | IP67 |
| 안전인증 | CE |
| 환경인증 | ROHS-2.0 |
작동 원리
Y26A 센서는 정전 용량의 변화를 사용하여 액체 레벨을 감지합니다. 센서 근처에 액체가 없으면 센서와 접지 사이의 정전 용량이 최소화됩니다. 액체 수위가 올라가고 가까워지면 액체의 기생 용량이 정적 용량과 결합하여 총 용량 값이 증가합니다. 이 변화는 센서의 제어 IC에 의해 처리되어 전기 신호로 변환됩니다. 센서는 특수 알고리즘을 사용하여 액체 레벨이 임계값에 도달했는지 확인하고 해당 신호를 출력합니다.
Y26A 얇은 튜브 액체 레벨 센서는 작은 직경의 파이프라인과 컨테이너의 정확한 액체 레벨 감지를 위한 안정적이고 효율적인 솔루션으로, 여러 산업 분야에서 강력한 기능과 원활한 적응성을 제공합니다.
