Introdução
Em muitas aplicações industriais e comerciais, a medição de pressão e vazão é crucial para o controle, segurança e eficiência do processo. Embora os sensores de pressão e fluxo sejam frequentemente mencionados juntos, eles servem a propósitos diferentes e operam com princípios diferentes. Este guia completo comparará sensores de pressão e fluxo, discutindo seus princípios de operação, aplicações, vantagens, desvantagens e como escolher o sensor certo para suas necessidades. Ao compreender as diferenças e semelhanças entre esses dois tipos de sensores, você poderá tomar decisões informadas para sua aplicação específica.
O que são Sensores de pressão?
Definição
Sensores de pressão são dispositivos que medem a pressão de gases ou líquidos. A pressão é a força aplicada por unidade de área, e esses sensores convertem a pressão física em um sinal elétrico que pode ser monitorado, exibido e registrado.
Tipos de sensores de pressão
Existem vários tipos de sensores de pressão, cada um projetado para aplicações e condições operacionais específicas:
- Sensores de pressão piezoresistivos
- Princípio: Esses sensores utilizam materiais piezoresistivos que alteram a resistência quando submetidos à pressão. A mudança na resistência é proporcional à pressão aplicada.
- Formulários: Usado em dispositivos automotivos, médicos e processos industriais.
- Sensores de pressão capacitivos
- Princípio: Esses sensores medem a pressão detectando alterações na capacitância entre duas placas separadas por um material dielétrico. A distância entre as placas muda com a pressão, alterando a capacitância.
- Formulários: Adequado para aplicações de baixa pressão e monitoramento ambiental.

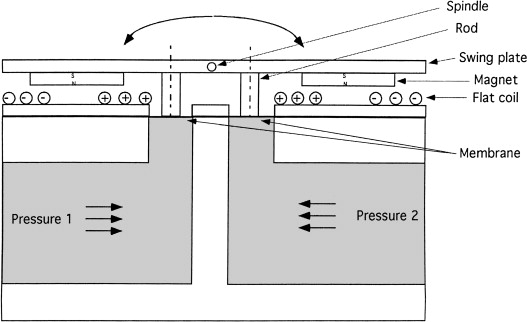

- Sensores de pressão eletromagnética
- Princípio: Esses sensores usam força eletromagnética para medir a pressão. Freqüentemente, eles empregam um diafragma que se move em resposta à pressão, alterando o campo eletromagnético e produzindo um sinal mensurável.
- Formulários: Usado em ambientes agressivos e aplicações de alta precisão.
- Sensores ópticos de pressão
- Princípio: Esses sensores medem a pressão detectando alterações na transmissão de luz através de uma fibra óptica ou usando interferometria. São medidas alterações induzidas por pressão no comprimento do caminho óptico ou na intensidade da luz.
- Formulários: Usado em ambientes de alta temperatura e alta EMI.
- Sensores de pressão ressonante
- Princípio: Esses sensores medem a pressão detectando mudanças na frequência de ressonância de um elemento vibrante. A mudança de frequência é proporcional à pressão aplicada.
- Formulários: Adequado para aplicações de alta precisão e alta estabilidade.
Aplicações de sensores de pressão
Sensores de pressão são usados em uma ampla gama de aplicações:
- Indústria automobilística
- Monitoramento da pressão dos pneus, pressão do óleo e pressão do combustível.
- Garantindo ótimo desempenho e segurança do motor.
- Dispositivos médicos
- Medir a pressão arterial, pressão respiratória e pressão intracraniana.
- Garantindo diagnóstico preciso e monitoramento do paciente.
- Processo industrial
- Monitoramento e controle de pressões de processo em fábricas de produtos químicos, refinarias e instalações de fabricação.
- Garantir segurança e eficiência nas operações.
- Monitoramento ambiental
- Medição da pressão atmosférica para previsão e pesquisa do tempo.
- Monitoramento da qualidade do ar e da água.
- Aeroespacial e Defesa
- Monitoramento da pressão da cabine, pressão do combustível e sistemas hidráulicos em aeronaves.
- Garantindo segurança e desempenho em aplicações críticas.
O que são sensores de fluxo?
Definição
Sensores de fluxo, também conhecidos como medidores de vazão, são dispositivos que medem a vazão de líquidos ou gases em um tubo ou conduíte. A vazão pode ser expressa em termos de volume por tempo (por exemplo, litros por minuto) ou massa por tempo (por exemplo, quilogramas por hora).
Tipos de sensores de fluxo
Os sensores de fluxo vêm em vários tipos, cada um adequado para diferentes aplicações e princípios operacionais:
- Sensores de fluxo de pressão diferencial
- Princípio: Meça a queda de pressão através de uma obstrução (por exemplo, placa de orifício) para determinar a vazão usando a equação de Bernoulli.
- Formulários: Processos industriais, sistemas HVAC, estações de tratamento de água.
- Sensores de fluxo de deslocamento positivo
- Princípio: Capture e meça volumes discretos de fluido, contando o número de vezes que o volume é preenchido.
- Formulários: Medição de fluidos viscosos, como óleo, combustível e produtos químicos.

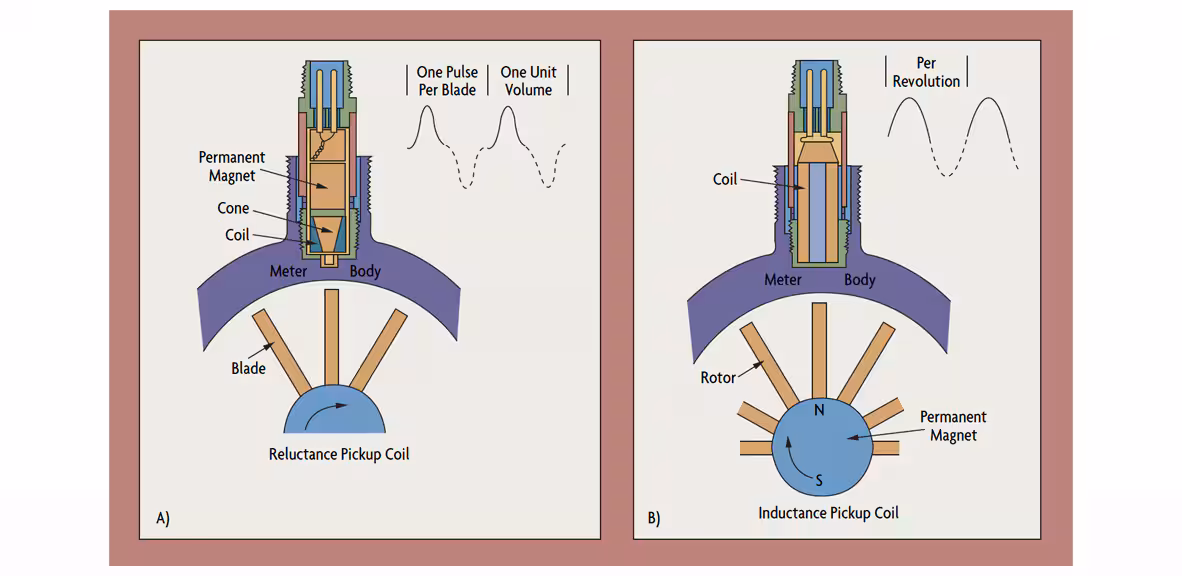

- Sensores de fluxo de turbina
- Princípio: Use uma roda de turbina que gira em resposta ao fluxo de fluido, com velocidade de rotação proporcional à vazão.
- Formulários: Sistemas de distribuição de água, medição de combustível, aplicações HVAC.

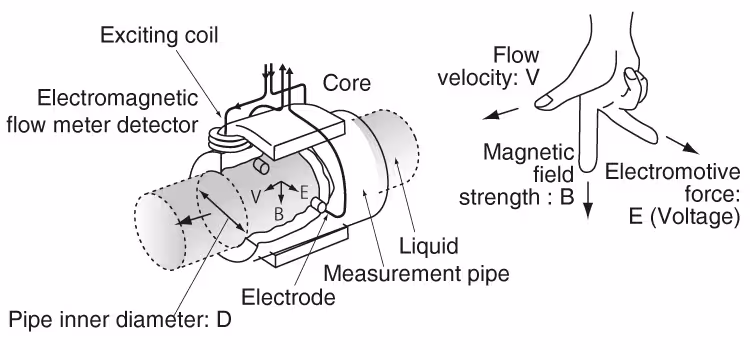

- Sensores de fluxo eletromagnético
- Princípio: Meça o fluxo de fluidos condutores detectando a voltagem gerada quando o fluido flui através de um campo magnético.
- Formulários: Gestão de água e águas residuais, processamento químico, indústrias de alimentos e bebidas.
- Sensores de fluxo ultrassônicos
- Princípio: Use ondas sonoras para medir a taxa de fluxo, com sensores de tempo de trânsito medindo a diferença de tempo e sensores Doppler medindo a mudança de frequência.
- Formulários: Medição de vazão não invasiva, líquidos limpos ou parcialmente limpos.
- Sensores térmicos de fluxo de massa
- Princípio: Meça a taxa de fluxo de massa de gases detectando a mudança de temperatura de um elemento aquecido à medida que o gás flui sobre ele.
- Formulários: Sistemas HVAC, monitoramento de gases de processo, fabricação de semicondutores.
- Sensores de fluxo Coriolis
- Princípio: Meça a taxa de fluxo de massa detectando a força de Coriolis exercida em um tubo vibratório através do qual o fluido flui.
- Formulários: Medição de alta precisão de líquidos e gases em petróleo e gás, produtos farmacêuticos e processamento químico.
- Sensores de fluxo de vórtice
- Princípio: Meça a taxa de fluxo detectando a frequência de vórtices liberados por um corpo escarpado colocado na corrente de fluxo.
- Formulários: Sistemas de vapor, ar e água.
Aplicações de sensores de fluxo
Sensores de fluxo são usados em diversas aplicações em diferentes setores:
- Processo industrial
- Processamento químico: Garante medição precisa de vazão para mistura precisa e controle de reação.
- Indústria petroquímica: Monitora o fluxo de hidrocarbonetos e gases para otimização e segurança de processos.
- Alimentos e bebidas: Mede o fluxo de líquidos e gases nas linhas de produção quanto à qualidade e consistência.
- Sistemas HVAC
- Medição do fluxo de ar: Monitora e controla o fluxo de ar em sistemas de aquecimento, ventilação e ar condicionado.
- Fluxo de refrigerante: Garante o fluxo adequado de refrigerantes em sistemas de resfriamento para desempenho ideal.
- Gestão de energia: Ajuda na auditoria energética e na melhoria da eficiência, monitorando as taxas de fluxo de fluidos.
- Dispositivos médicos
- Equipamento respiratório: Mede o fluxo de gases em ventiladores e aparelhos de anestesia.
- Bombas de infusão: Garante a entrega precisa de fluidos e medicamentos aos pacientes.
- Máquinas de diálise: Monitora o fluxo de sangue e dialisante durante os tratamentos de diálise.
- Gestão de Água e Águas Residuais
- Monitoramento de vazão: Mede a vazão de água nas redes de distribuição e de águas residuais nas estações de tratamento.
- Detecção de vazamentos: Identifica vazamentos em tubulações para evitar perda e contaminação de água.
- Sistemas de irrigação: Garante o uso eficiente da água em sistemas de irrigação agrícola.
- Indústria automobilística
- Sistemas de injeção de combustível: Monitora o fluxo de combustível para uma combustão eficiente e emissões reduzidas.
- Fluxo do líquido refrigerante do motor: Garante o resfriamento adequado do motor para evitar superaquecimento.
- Medição de gases de escape: Mede o fluxo de gases de escape para controle e conformidade de emissões.
- Indústria de Petróleo e Gás
- Monitoramento de oleodutos: Mede o fluxo de petróleo, gás e outros fluidos em oleodutos para transporte e armazenamento.
- Poços de produção: Monitora as taxas de fluxo de petróleo e gás dos poços de produção.
- Processos de refinaria: Garante medição precisa de vazão em vários processos de refino.
- Eletrônicos de consumo
- Medidores de água inteligentes: medem o fluxo de água em edifícios residenciais e comerciais para faturamento e monitoramento.
- Eletrodomésticos: Monitora o fluxo de água e outros fluidos em eletrodomésticos como máquinas de lavar e lava-louças.
- Dispositivos de condicionamento físico: mede o fluxo de ar em dispositivos como espirômetros e analisadores de hálito.
Mais sobre sensor de fluxo: Compreendendo os sensores de fluxo: um guia abrangente
Comparação de sensores de pressão e fluxo
Princípios de Operação
- Sensores de pressão: Meça a força exercida por um fluido sobre uma superfície, convertendo-a em um sinal elétrico.
- Sensores de fluxo: Meça a taxa na qual um fluido se move através de um tubo ou conduíte, convertendo-o em um sinal elétrico.
Formulários
- Sensores de pressão: Usado em aplicações onde o monitoramento e o controle da pressão são cruciais, como em processos automotivos, médicos e industriais.
- Sensores de fluxo: Usado em aplicações onde a medição precisa do fluxo de fluido é essencial, como na distribuição de água, processamento químico e sistemas HVAC.
Vantagens
- Sensores de pressão:
- Alta exatidão e precisão.
- Adequado para uma ampla gama de pressões e ambientes.
- Robusto e confiável para aplicações críticas.
- Sensores de fluxo:
- Medição precisa de taxas de fluxo.
- Adequado para vários fluidos e gases.
- Disponível em designs não invasivos para fácil instalação.
Desvantagens
- Sensores de pressão:
- Pode ser afetado por mudanças de temperatura.
- Alguns tipos requerem calibração regular.
- Pode ser sensível às condições ambientais.
- Sensores de fluxo:
- Alguns tipos podem ser caros.
- Pode exigir propriedades específicas do fluido para uma medição precisa.
- Pode ser afetado por impurezas fluidas ou bolhas.
Escolhendo o sensor certo
Fatores a considerar
- Faixa de medição
- Sensores de pressão: determine a faixa de pressão esperada para sua aplicação e escolha um sensor que possa medir com precisão dentro dessa faixa.
- Sensores de vazão: determine a faixa de vazão esperada para sua aplicação e escolha um sensor que possa medir com precisão dentro dessa faixa.
- Tipo de fluido
- Sensores de pressão: Considere o tipo de fluido (gás ou líquido) e suas propriedades (viscosidade, temperatura, pressão) ao selecionar um sensor de pressão.
- Sensores de fluxo: Considere o tipo de fluido (gás ou líquido) e suas propriedades (viscosidade, temperatura, pressão, condutividade) ao selecionar um sensor de fluxo.
- Exatidão e precisão
- Sensores de pressão: Avalie a exatidão e a precisão necessárias para sua aplicação. Sensores de alta precisão são essenciais para processos críticos.
- Sensores de fluxo: Avalie a exatidão e a precisão necessárias para sua aplicação. Sensores de alta precisão são essenciais para processos críticos.
- Requerimentos de instalação
- Sensores de pressão: Avalie os requisitos de instalação, incluindo opções de montagem, restrições de espaço e condições ambientais.
- Sensores de fluxo: Avalie os requisitos de instalação, incluindo tamanho do tubo, opções de montagem e restrições de espaço.
- Condições ambientais
- Sensores de pressão: Considere o ambiente operacional, incluindo temperatura, umidade e exposição potencial a substâncias corrosivas ou perigosas.
- Sensores de fluxo: Considere o ambiente operacional, incluindo temperatura, umidade e exposição potencial a substâncias corrosivas ou perigosas.
- Tipo de saída
- Sensores de pressão: Escolha um sensor com saída compatível com seu sistema, como tensão analógica, corrente ou sinais digitais.
- Sensores de fluxo: Escolha um sensor com saída compatível com seu sistema, como tensão analógica, corrente, pulso ou sinais digitais.
- Manutenção e Calibração
- Sensores de pressão: Avalie as necessidades de manutenção e calibração do sensor. Alguns sensores de pressão requerem calibração e manutenção regulares.
- Sensores de fluxo: Avalie as necessidades de manutenção e calibração do sensor. Alguns sensores de fluxo requerem calibração e manutenção regulares.
- Custo
- Sensores de pressão: Considere o custo do sensor, incluindo preço de compra inicial, instalação e manutenção contínua.
- Sensores de fluxo: Considere o custo do sensor, incluindo preço de compra inicial, instalação e manutenção contínua.
Comparação de diferentes tipos de sensores de pressão e fluxo
| Tipo | Princípio | Vantagens | Desvantagens | Formulários |
|---|---|---|---|---|
| Pressão Piezoresistiva | A resistência muda com a pressão | Alta sensibilidade, adequada para diversas pressões | Sensível a mudanças de temperatura | Automotivo, dispositivos médicos, processos industriais |
| Pressão Capacitiva | A capacitância muda com a pressão | Adequado para aplicações de baixa pressão | Requer calibração, sensível à umidade | Monitoramento ambiental, sistemas HVAC |
| Pressão Eletromagnética | A força eletromagnética muda com a pressão | Adequado para ambientes agressivos | Requer equipamento especializado | Processos industriais, aeroespacial, defesa |
| Pressão óptica | A transmissão de luz muda com a pressão | Alta precisão, não invasivo | Caro, requer condições limpas | Ambientes de alta temperatura, áreas com alta EMI |
| Pressão Ressonante | A frequência ressonante muda com a pressão | Alta estabilidade, adequada para tarefas de precisão | Design complexo, caro | Aplicações de alta precisão, pesquisa científica |
| Fluxo de pressão diferencial | Queda de pressão através de uma obstrução | Amplamente utilizado, preciso para certas condições | Perda de pressão, requer calibração | Processos industriais, sistemas HVAC |
| Fluxo de deslocamento positivo | Volumes discretos são capturados e medidos | Alta precisão para fluidos viscosos | Pode ser volumoso e as peças mecânicas desgastam-se | Processamento químico, medição de petróleo e combustível |
| Fluxo da Turbina | A velocidade de rotação de uma turbina é medida | Alta precisão, adequada para fluidos limpos | Pode ser afetado pelas propriedades do fluido | Distribuição de água, medição de combustível |
| Fluxo Eletromagnético | Tensão induzida por fluido em um campo magnético | Sem perda de pressão, adequado para fluidos condutores | Funciona apenas com fluidos condutores | Gestão de água e águas residuais |
| Fluxo Ultrassônico | Ondas sonoras medem a taxa de fluxo | Não invasivo, funciona com fluidos sujos | Pode ser caro, requer condições limpas | Água e águas residuais, dispositivos médicos |
| Fluxo de massa térmica | A perda de calor de um elemento aquecido é medida | Preciso para fluxo de gás, ampla faixa | Afetado por mudanças de temperatura | Sistemas HVAC, monitoramento de gases de processo |
| Fluxo de Coriolis | A força de Coriolis em um tubo vibratório é medida | Alta precisão, mede diretamente o fluxo de massa | Design caro e complexo | Petróleo e gás, produtos farmacêuticos, processamento químico |
| Fluxo de vórtice | A frequência de vórtices liberados por um corpo bluff é detectada | Sem peças móveis, durável | Afetado pelas propriedades e condições do fluido | Sistemas de vapor, ar e água |
Conclusão
Sensores de pressão e fluxo são ferramentas essenciais em diversas indústrias, fornecendo dados críticos para monitoramento e controle de processos. Compreender as diferenças entre sensores de pressão e fluxo, incluindo seus princípios de operação, aplicações, vantagens e desvantagens, é crucial para selecionar o sensor certo para suas necessidades. Ao considerar fatores como faixa de medição, tipo de fluido, precisão, requisitos de instalação e condições ambientais, você pode garantir desempenho e confiabilidade ideais em seus sistemas de medição. Seja para processos industriais, dispositivos médicos, sistemas HVAC ou aplicações automotivas, os sensores de pressão e fluxo desempenham um papel vital na tecnologia moderna, contribuindo para avanços e inovações em vários campos.
