محل قرار دادن مانیتورهای CO2 در کلاس های مدرسه

یک مانیتور CO2 کلاس درس را در جایی قرار دهید که بتواند از هوای عموماً دانش آموزان و کارکنان نمونه برداری کند و دقیقاً محل قرارگیری آن را ثبت کند. در یک کلاس درس معمولی، UK Department for Education's ventilation guidance مانیتور مادون قرمز غیر پراکنده (NDIR) را در ارتفاع تقریباً سر یا میز، دور از درها، پنجره‌ها و خروجی‌های تهویه و حداقل 0.5 متر از افراد توصیه می‌کند. این یک نقطه شروع مفید است، نه یک مشخصات نصب جهانی یا تضمینی برای اینکه یک خواندن نشان دهنده هر میز است. یک موقعیت خوب همچنین دارای یک هدف واضح، ورودی بدون مانع، نصب ایمن و روشی قابل تکرار برای بررسی اینکه آیا خوانش‌های آن در طول درس‌های اشغال شده معنادار است.

The position matters because a classroom is not a perfectly mixed box. A student exhales a short-lived plume. A window can produce a stream of incoming or outgoing air. A supply diffuser, radiator, corridor door and densely occupied corner can all produce local conditions. Moving the same instrument by a few metres may change the displayed value without any change in the building's ventilation plant. Placement is therefore part of the measurement method, not a decoration chosen after the purchase order.

این راهنما برای معلمان، کارکنان تأسیسات و رهبران مدرسه است که روال را ایجاد می کنند مشاهدات تهویه. این جایگزین کد ساختمان محلی، آزمایش تهویه سفارشی یا ارزیابی تخصصی نیست. در صورت نیاز به تصمیم رسمی برای انطباق، مدرسه باید از روش اندازه‌گیری محلی مشخص شده و یک پزشک متخصص استفاده کند. برای معنی عدد حاصل، ما را ببینید راهنمای تفسیر خوانش CO2 کلاس درس.

قبل از چیدن دیوار سوال را مشخص کنید

بپرسید که مانیتور از چه تصمیمی پشتیبانی می کند. یک معلم ممکن است به نشانه فوری نیاز داشته باشد که یک اتاق در طول یک درس خفه شده است. یک تیم امکانات ممکن است یک کلاس درس را در روزهای مشابه قبل و بعد از تغییر برنامه مقایسه کند. یک منطقه ممکن است چندین کلاس درس را غربال کند تا تصمیم بگیرد کجا بیشتر تحقیق کند. این مشاغل می توانند از یک نوع نظارت مستقیم CO2 استفاده کنند، اما لزوماً از طرح یا گزارش نمونه گیری یکسانی استفاده نمی کنند.

برای هر وسیله یک هدف یک جمله ای بنویسید: روند را در طول درس های اشغالی در اتاق 12 مشاهده کنید, for example. Record whether the unit is fixed or rotates among rooms, whether staff will read the display or review a time-series log, and who responds to recurring readings under the applicable school guidance. A portable display placed on a teacher's desk is easy to see but can be moved without documentation. A fixed unit preserves a consistent position but may hide behind a new cabinet or become inaccessible for maintenance. Neither format solves the placement question by itself.

کانال نمایش داده شده باید a اندازه گیری مستقیم CO2 suitable for this use, rather than an “eCO₂” estimate derived from volatile organic compound response. Read the finished monitor's manual for its inlet, measurement method, warm-up, logging interval and calibration method. The DfE calls out NDIR technology as an effective choice. A separate توضیح CO2 مستقیم در مقابل eCO2 هنگام بررسی توضیحات محصول مفید است. اصلاً تصور نکنید که محصولی که به عنوان "مانیتور کیفیت هوا" به بازار عرضه می شود، CO2 را اندازه گیری می کند.

اتاق ها را عمدا انتخاب کنید

با اتاق هایی شروع کنید که برای دوره های طولانی اشغال می شوند و مشاهده تهویه می تواند تصمیم واقعی را تغییر دهد. را Welsh Government's education-setting guidance استفاده از مانیتورهای CO2 را برای شناسایی فضاهای اشغال شده با تهویه ضعیف توصیف می‌کند و در صورت لزوم، جابجایی دستگاه‌ها را بین فضاها پیشنهاد می‌کند. جدول زمانی، ظرفیت اتاق و سابقه شکایت می تواند به اولویت بندی تعداد محدودی از ابزارها کمک کند. دلایل انتخاب اتاق را طوری مستند کنید که کارکنان زیر مجموعه نظارت شده را به عنوان بررسی کامل مدرسه تفسیر نکنند.

اتاق‌هایی با فعالیت غیرمعمول، رطوبت یا منابع شیمیایی ممکن است به بررسی IAQ فراتر از CO2 نیاز داشته باشند. اجازه ندهید یک صفحه نمایش راحت جایگزین بازرسی رطوبت، وسایل احتراق، محصولات تمیزکننده، فیلتراسیون یا آلودگی در فضای باز شود. را US EPA's school IAQ reference guide این مسائل را در کنار تهویه سازماندهی می کند، نه اینکه آنها را به یک گاز کاهش دهد.

تصویر طرح مدرسه تنها تصویری از اولویت بندی است. این یک نقشه تهویه اندازه گیری شده نیست. یک لیست اتاق واقعی به شناسه ها و اطلاعات واقعی منطقه ساختمان نیاز دارد. اگر واحدها می چرخند، یک ثبت استقرار نگه دارید تا هرگز پس از جابجایی دستگاه، نموداری از یک اتاق به اتاق دیگر اختصاص داده نشود.

یک طرح ساده از مسیر هوایی بسازید

Before choosing a spot, walk the room while it is used normally. Locate openable windows, external doors, corridor doors, mechanical supply and return openings, fan units and any spaces where people cluster. Identify the normal student seating pattern, teacher position and likely obstructions. Ask how those conditions change across the day. The preferred position samples broadly representative occupied air, not a local jet or one person's breath.

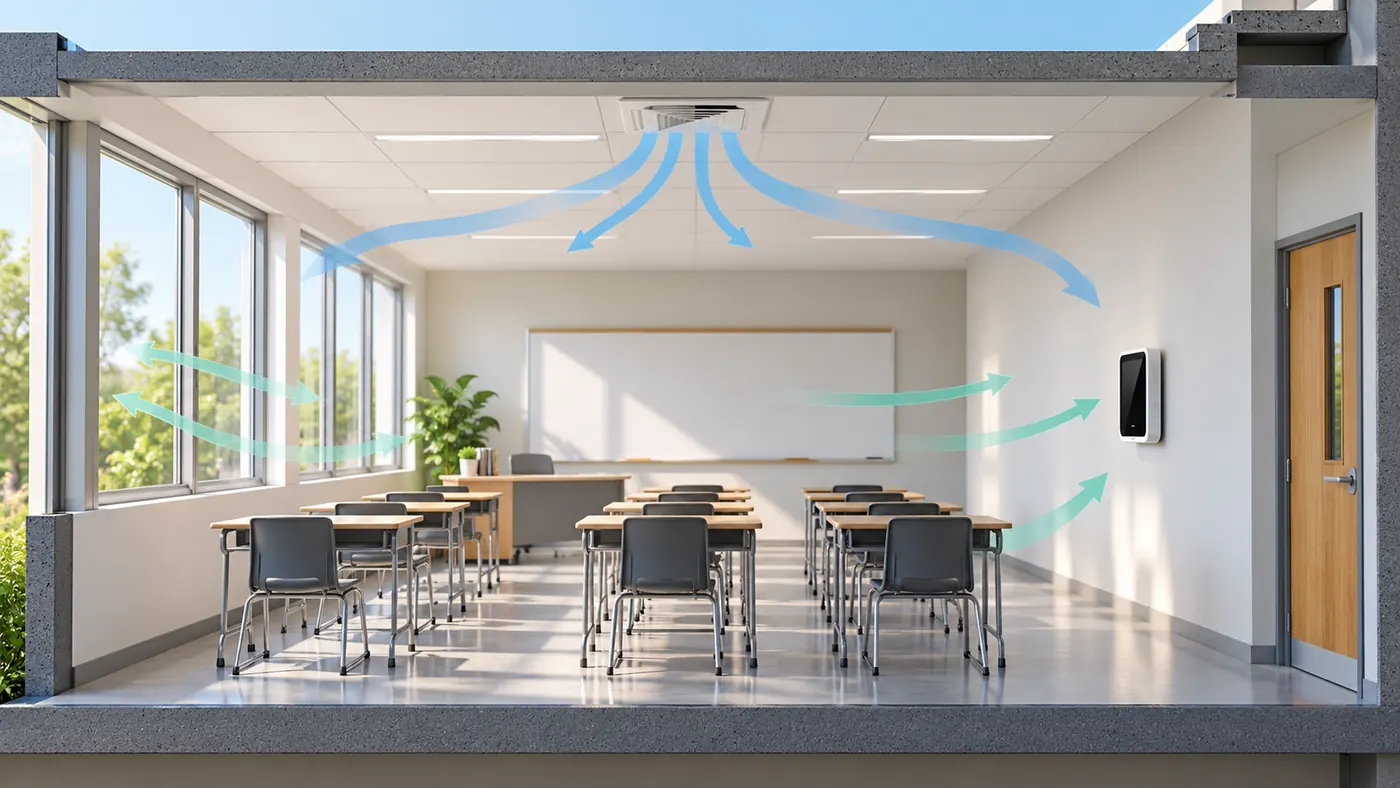

مسیرهای آبی رنگ در تصویر، حرکات احتمالی هوا را نشان می دهد. جهت، سرعت و اختلاط واقعی باید در اتاق مشاهده یا اندازه گیری شود. یک پنجره همیشه ورودی نیست و یک در باز راهرو لزوماً هوای بیرون نیست. تهویه مکانیکی ممکن است بر اساس زمان بندی یا اشغال حالت تغییر کند. یک پنکه سقفی می تواند هوا را بدون انتقال هوای بیرون مخلوط کند. این تمایزات مهم هستند اگر مانیتور برای ارزیابی تغییر در استراتژی تهویه در نظر گرفته شود.

را UK Health and Safety Executive's CO₂-monitoring advice احتیاط در مورد موقعیت های کنار پنجره ها، درها و منافذ تهویه و از قرار دادن واحدها در نزدیکی افراد. یک مانیتور در یک جت هوای تأمین ممکن است CO2 کمتری نسبت به منطقه اشغال شده گزارش کند، در حالی که یک مانیتور مستقیماً در یک ستون بازدم ممکن است بیشتر گزارش دهد. نه افراطی محلی خلاصه صادقانه ای از اتاق نیست. اگر تنها پریز برق موجود در چنین مکانی است، از یک واحد باتری مناسب استفاده کنید یا یک نصب ایمن ترتیب دهید به جای پذیرش یک موقعیت کاملاً بایاس بدون مستندسازی آن.

از منطقه تنفسی اشغال شده به عنوان مرجع شروع استفاده کنید

برای یک کلاس درس معمولی از دانش آموزان نشسته، ارتفاع میز یا سر نشسته یک ارتفاع شروع عملی در راهنمای DfE برای انگلستان است. این ورودی را در نزدیکی هوایی قرار می دهد که مردم واقعاً از آن استفاده می کنند، در حالی که از سقف، کف و جت تأمین محلی اجتناب می کنند. راهنما همچنین می گوید که دستگاه را حداقل 0.5 متر از افراد دور نگه دارید. این فاصله خاص متعلق به آن راهنمایی است و نباید بی سر و صدا به یک قانون فنی جهانی تبدیل شود. همان سند توصیه می کند که ابزار را از درها، پنجره ها و خروجی های تهویه دور نگه دارید.

What counts as “away” must be judged in the actual room. A position can meet a tape-measure distance yet still sit directly in a window draft or under a high-velocity diffuser. Conversely, a wall unit may be useful if it is near the occupied area, unobstructed and checked against a second position. Read the manufacturer's installation instructions for clearance and orientation around the inlet. A display behind curtains, under a shelf or inside a closed display case measures the microenvironment of that obstruction. A unit at arm's length from the nearest desk can be safer from tampering, but the staff must still be able to see or retrieve its data.

The breath plume in the illustration explains a local sampling error, not a fixed plume size. People move and talk. If a unit is used on a table, note whether a pupil routinely sits close to it. If a wall location is chosen, record the inlet height and distance from nearby seats, window and outlet. Take a photograph for the school's internal facilities record if permitted, but a public article does not need a classroom photograph or pupil image.

موقعیت هایی که مستحق مراقبت بیشتر هستند

یک سقف بسیار بلند، چیدمان پارتیشن بندی شده یا اتاق بلند باریک می تواند یک الگوی فضایی ایجاد کند که یک نقطه آن را پنهان می کند. تهویه طبیعی اغلب با باد و موقعیت پنجره تغییر می کند. یک اصل مطالعه میدانی کلاس های درس با تهویه طبیعی investigated spatial CO₂ differences; its lesson for practice is to examine whether the particular room is sufficiently represented, not to copy one “best” wall position into every building. A monitor near a teacher's desk may represent that area well while missing a densely occupied back corner. A classroom adjacent to a busy road may also have a trade-off between opening windows and outdoor pollution that CO₂ alone cannot settle.

Portable HEPA cleaners are another source of confusion. A particle filter may change air movement and particle levels, but it generally does not remove CO₂ or provide outdoor air. Do not put the CO₂ inlet in a cleaner's discharge stream and then treat a falling or unchanged number as proof that the cleaner is working or failing. Our تصفیه کننده هوا و راهنمای CO2 دو سوال اندازه گیری را از هم جدا می کند.

"یکی در هر کلاس درس" را به عنوان طرح نمونه گیری اولیه در نظر بگیرید

One unit can be useful in a typical room; it cannot prove that every location has the same concentration. The DfE's suggestion of one device for a typical classroom is a manageable starting point. An unusual room may require a second location, a temporary rotation or a specialist assessment. The سند موقعیت ASHRAE در مورد CO₂ داخلی موقعیت سنسور و کیفیت اندازه گیری را به عنوان شرایطی برای تفسیر قرائت توصیف می کند. همچنین نسبت به تبدیل عدد CO2 به حکم جهانی IAQ هشدار می دهد.

A practical placement trial can answer whether the chosen point is adequate for the school's purpose:

1. با استفاده از راهنمای بالا یک موقعیت نامزد ایجاد کنید و یک طرح اتاق ناهموار را ضبط کنید.
2. در طول یک دوره اشغالی قابل مقایسه، داده‌های خوانش یا ثبت را در آن موقعیت و در یک یا دو موقعیت منطقی دیگر منطقی اشغال کنید. فقط در صورتی که اشغال و تهویه برای مقایسه به اندازه کافی پایدار باشد، از همان ابزار متوالی استفاده کنید. در غیر این صورت از ابزار مناسب به طور همزمان استفاده کنید.
3. به زمان، تعداد سر، پنجره ها و درهای باز، حالت سیستم و هرگونه حرکت واحدها توجه کنید. خواندن سریع نقطه بلافاصله پس از جابجایی دستگاه ممکن است همچنان مکان قبلی و زمان پاسخ آن را نشان دهد.
4. شکل سری زمانی و هر تفاوت پایدار را مقایسه کنید، نه فقط یک حداکثر. اگر اختلاف زیاد تصمیم مورد نظر را تغییر داد، بیش از یک مکان را حفظ کنید یا یک ارزیابی واجد شرایط دریافت کنید.
5. موقعیت نهایی را انتخاب و مستند کنید. هنگامی که چیدمان اتاق یا ترتیب تهویه تغییر می کند دوباره آن را بررسی کنید.

There is no universal numerical tolerance for two positions in this informal screen. Instrument uncertainty, response time and the room's dynamics must be considered before deciding whether a difference is meaningful. A school cannot use a casual five-minute walk-around as a formal proof of outdoor-air flow. The point is to reveal obvious local bias before a dashboard turns one sensor into an authoritative room label.

قبل از مقایسه موقعیت ها، ابزارها را بررسی کنید

دو ابزاری که در کنار هم در هوای یکسان قرار می‌گیرند، معمولاً باید رفتاری کاملاً منسجم با مشخصات اعلام شده خود نشان دهند. این یک است بررسی مکان مشترک, not a field calibration or certification. Allow both instruments to warm up as required, place their inlets in similar air without blocking each other, synchronize clocks and review readings over enough time to see their trend. If they disagree substantially, do not assume that two positions in the classroom caused the difference. Review the product's accuracy statement, service history, automatic baseline settings, calibration instructions and data-processing intervals.

را راهنمای مشخصات دقت مانیتور CO2 explains why a display that increments by one ppm may still have a much larger measurement uncertainty. A direct CO₂ channel can also drift or behave poorly when its baseline-correction assumptions are wrong for a space. Do not reset or recalibrate equipment merely to make two screens match. Follow the manufacturer's procedure, document what was done and seek support if a discrepancy persists. For networked devices, ensure the time zone and clock are correct before comparing logs.

اگر چندین اتاق مدرسه با مدل های مختلف ارزیابی شوند، رتبه بندی اتاق ظاهری می تواند منعکس کننده تفاوت های ابزار باشد. ابتدا آنها را با هم قرار دهید، مدل و شماره سریال را یادداشت کنید، و در صورت امکان، دستگاه ها را عمداً بچرخانید تا ببینید آیا الگو از اتاق پیروی می کند یا دستگاه. را روش مقایسه منطقه اداری همین اصل را برای سایر ساختمان های اشغال شده توضیح می دهد.

برای استفاده روزمره مدرسه نصب کنید

The final position must be safe and sustainable. Follow the manufacturer's mounting instructions and the school's electrical, fire and safeguarding policies. Secure a fixed unit so that it cannot fall or obstruct movement. Route power and data cables safely. Do not wedge a fire door open, change a controlled HVAC setting or place a unit where its maintenance would expose staff or pupils to a hazard. If the monitor has a display for teachers, make it readable without inviting frequent handling that changes the sample. If it is a logger, ensure authorized staff can actually retrieve and interpret the time series.

Give every installation a simple record: room ID; device make, model and serial number; CO₂ measurement method; inlet height; exact wall or table position; nearby openings; installation date; logging interval; time zone; calibration or verification status; responsible owner; and a photo or sketch stored in the school's own system. Record changes as new versions, not by overwriting the original. A subsequent furniture move, new divider, sealed window or diffuser adjustment can make yesterday's representative point a poor one.

دستگاه باید نگهداری شود. برق، نمایشگر و انتقال داده را بر اساس یک برنامه معمول بررسی کنید. توصیه های سازنده را برای کالیبراسیون، سرویس و تعویض مرور کنید. مشخص کنید که چه کسی متوجه نمودار خط صاف، مقدار غیرقابل قبول یا دوره طولانی داده از دست رفته است. یک مانیتور بدون برچسب که بی سر و صدا گزارش را متوقف می کند، می تواند گمراه کننده تر از عدم وجود مانیتور باشد. مدارس همچنین باید از نمایش عمومی یا گزارش‌هایی که دانش‌آموزان را به مطالعه اتاق‌ها متصل می‌کند، خودداری کنند. تعداد اشغال و بافت اتاق معمولاً برای کار تهویه کافی است.

چک لیست راه اندازی

قبل از پذیرش موقعیت، موارد زیر را با شخصی که از داده ها استفاده می کند تأیید کنید:

را چک لیست تهویه EPA ایالات متحده برای مدارس is a broader facilities companion. It asks staff to examine ventilation operations and maintenance instead of expecting a sensor alone to diagnose a system. The installation record should connect to the school's maintenance and IAQ process. If a particular reading becomes important, staff should be able to reconstruct where it came from and what the room was doing.

سوالات متداول قرار دادن

Should the monitor go on the teacher's desk?

It may be a practical temporary location if the inlet is in representative occupied air, clear of the teacher's own breath and away from a window, supply jet or obstruction. A desk also makes accidental relocation easy. Mark the exact position and assess whether a fixed spot or logger would make comparisons more reliable. A desktop unit tucked under papers or behind a computer is a poor placement.

آیا نصب در سقف بهتر است زیرا هوای گرم بالا می رود؟

Not for routine seated classroom CO₂ observation. The reading should answer a question about occupied air, and the DfE's starting guidance points to seated head or table height. The actual vertical pattern depends on ventilation and room geometry. If a high-mounted building sensor is used for a control system, interpret it according to that system's design and commissioning rather than assuming it is interchangeable with a breathing-zone observation.

آیا می توانیم آن را در کنار پنجره باز قرار دهیم تا ببینیم تهویه کار می کند یا خیر؟

That might tell you about the local window stream, not the room's occupied air. Use a representative room position to observe the class, and separately document window status. If a formal study of the window's effect is required, compare occupied conditions carefully and consider other sampling positions. Opening a window can also change temperature, noise and outdoor pollutant exposure.

آیا هر کلاس درس باید دو مانیتور داشته باشد؟

به صورت خودکار نیست. همانطور که DfE پیشنهاد می کند، یک کلاس درس معمولی ممکن است با یک واحد مناسب شروع شود. یک هندسه پیچیده، مسیر هوایی غیرمعمول یا تصمیم گیری با ریسک بالا می تواند نقاط اضافی را توجیه کند. قبل از افزودن صفحه نمایش بدون برنامه، منابع محدودی را برای دستگاه های قابل اعتماد، قرار دادن صدا، تعمیر و نگهداری و پیگیری معنادار خرج کنید.

اگر بعد از جابجایی واحد، خوانش تغییر کند، چه؟

حرکت را با زمان و موقعیت جدید ثبت کنید. پاسخ ابزار و نمونه هوای محلی تغییر یافته را در نظر بگیرید، سپس دوره های اشغال مشابه را مقایسه کنید. تغییر پس از جابجایی ثابت نمی کند که تهویه اتاق تغییر کرده است. اگر تفاوت ادامه داشت و بر تصمیم تأثیر می گذارد، تغییرات مکانی و توافق ابزار را بررسی کنید.

محل قرارگیری را مرتبط با تصمیم نگه دارید

A useful classroom monitor is a documented observation point. It helps staff see patterns in occupied time and test whether a reasonable action has changed those patterns. It does not certify the whole room, measure every contaminant or identify the cause of a problem without supporting evidence. The best placement is one that can be defended from the room's occupancy and air paths, maintained safely, and revisited when conditions change.

برای خواندن مکرر، اتاق، دستگاه، مکان، دوره اشغال و وضعیت تهویه را با هم ثبت کنید. این جزئیات به یک تیم تسهیلات اجازه می دهد تا تغییر اتاق را از جابجایی ابزار، تغییر جدول زمانی یا فاصله زمانی داده های از دست رفته تشخیص دهد.

منابع فنی

• وزارت آموزش انگلستان: تهویه و کیفیت هوا در محیط های آموزشی و مراقبت از کودکان
• مدیر اجرایی بهداشت و ایمنی انگلستان: استفاده از مانیتورهای CO2
• دولت ولز: نظارت بر دی اکسید کربن در محیط های آموزشی
• ASHRAE: سند موقعیت در مورد دی اکسید کربن داخلی
• EPA ایالات متحده: چک لیست تهویه برای مدارس
• ژانگ و همکاران: تحقیقات میدانی در مورد تغییرات فضایی CO2 در کلاس‌های با تهویه طبیعی
