Seria SCH16T 6DoF MEMS IMU

Descriere

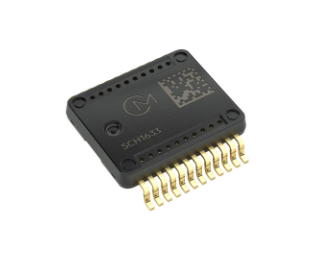

Seria SCH16T 6DoF MEMS IMU (SCH16T-K01 / K10 / K20) - Senzor SafeSPI IMU de calitate industrială

The Seria SCH16T oferă lider în industrie performanţă și siguranţă într-un singur pachet 6DoF MEMS IMU, conceput pentru medii industriale dure. Seria include trei modele:

• SCH16T-K01 – IMU de uz general versatil, de înaltă performanță
• SCH16T-K10 – domeniu extins de măsurare a giroscopului pentru aplicații cu viteză mare de rotație
• SCH16T-K20 – newest version with significantly improved gyro & accelerometer performance (lowest noise and drift)

Detalii despre produs

Produsele SCH16T sunt construite pe o platformă MEMS stabilă și dovedită pe piață și dispun de giroscoape MEMS avansate. Accelerometrele cu gamă largă în SCH16T-K01 și SCH16T-K10 oferă performanțe validate de autovehicule chiar și în condiții grele.

SCH16T-K20 integrează un nou design MEMS de accelerometru care reduce deviația de temperatură și reduce densitatea zgomotului la jumătate în comparație cu K01/K10. Noul senzor MEMS se bazează pe cele dovedite principiul de măsurare diferențială duală utilizat în senzorii din seria SCA3400 și anterioare SCA103T. În plus, calibrarea giroscopului K20 este reglată fin pentru a minimiza și mai mult variația de polarizare legată de temperatură față de alte versiuni.

Platforma SCH16T este validată complet folosind setările de testare aliniate cu Clasa de temperatură AEC-Q100 grad 1 (−40°C până la +125°C), asigurând o funcționare stabilă într-un interval larg de temperatură.

Toți senzorii din seria SCH16T includ lideri pe piață autodiagnosticare, făcându-le potrivite pentru critică pentru siguranță aplicatii. Seria este de asemenea compatibil cu software și pin, permițând comutarea ușoară între modele în cadrul aceleiași familii de produse, reducând în același timp costurile de dezvoltare și calificare.

Caracteristici cheie

• Gama giroscopului: ±2000°/s (SCH16T-K10) or ±300°/s (SCH16T-K01 & SCH16T-K20)
• Gama accelerometrului: ±16 g (SCH16T-K10) or ±8 g (SCH16T-K01 & SCH16T-K20)
• Canal de accelerometru digital auxiliar, dynamic range up to ±26 g (SCH16T-K10 & SCH16T-K01 only)
• Instabilitate de polarizare a giroscopului: down to 0.3°/h (SCH16T-K01 & SCH16T-K20) or 2°/h (SCH16T-K10)
• Densitatea zgomotului giroscopic: down to 0.4 m°/s/√Hz (K01 & K20) or 6 m°/s/√Hz (K10)
• Opțiuni de interpolare și decimare a ieșirii
• Sincronizare ceas-domeniu: ieșire gata pentru date, index de marcaj temporal și intrare SYNC
• Temperatura de funcționare: -40 până la 110°C
• Tensiune de alimentare: 3,0 până la 3,6 V; Alimentare I/O: 1,7 până la 3,6 V
• SafeSPI v2.0 interfață
• Selectabil 20 de biți sau pe 16 biți ieșire prin opțiunea cadru SPI

Comparație de modele

Aplicații

• Unități de măsură inerțiale de înaltă precizie (IMU)
• Navigare și poziționare inerțiale
• Controloare de zbor UAV/drone
• Măsurare dinamică a înclinării și înclinării
• Sisteme de control robotică și UAV de înaltă precizie
• Controlul robotului umanoid
• Stabilizarea camerei
